半導體案例 | 阿普奇壁掛式晶圓檢測工控機IPC350-Q670在半導體晶圓缺陷檢測中的應用
項目背景
在產業變革與國家政策雙輪驅動下，半導體晶圓檢測設備作為貫穿芯片設計、晶圓制造、封裝測試全流程的良率管控基礎設施，正處于“全球景氣復蘇+國產替代進程加速”的三重共振窗口期。隨著半導體工藝制程向納米級甚至原子級不斷推進，晶圓表面的微小缺陷（如劃痕、顆粒、凹坑、污染物等）對芯片良率的影響愈發致命。在晶圓檢測環節，自動光學檢測（AOI）設備需實時處理海量高分辨率圖像數據，對核心計算單元的算力、擴展性、穩定性及環境適應性提出了嚴苛要求。國內某專注于半導體檢測設備領域的解決方案商，其晶圓缺陷檢測設備需在滿足潔凈室高標準要求的同時，實現多相機高速同步采集、AI缺陷識別算法實時運行，并保障7×24小時不間斷生產作業。為此，該客戶對核心工控機產品提出了明確需求。
- 高精度實時檢測需求：需同時處理多路高分辨率工業相機采集的晶圓表面圖像，實時識別劃痕、顆粒、污漬等微米級缺陷。
- 擴展能力不足：設備需同時連接多路工業相機、運動控制卡、數據采集卡及光源控制器等多種PCIe/PCI設備。
- 穩定性與可靠性：半導體產線要求7x24小時連續運行，任何意外停機都將造成巨大損失。同時，設備需適應晶圓廠潔凈室環境（ISO14644-1標準），并具備嚴格的ESD防護能力。
- 數據安全需求：檢測數據需長期留存，支持RAID陣列，防止單盤故障導致數據丟失。
- 強勁算力，保障實時檢測：?IPC350-Q670SA2搭載Intel? 12/13/14代酷睿/奔騰/賽揚桌面級CPU，配合4×DDR5內存插槽（最大192GB），可輕松應對晶圓檢測場景中海量圖像數據的實時處理與復雜視覺算法的并行推理需求。無論是表面微小劃痕識別，還是納米級晶體缺陷分析，均能提供實時響應的算力支撐。
- 極致擴展，適配多檢測方案：7個全高擴展槽位：包括2×PCIe x16、3×PCIe x4、2×PCI，滿足晶圓檢測設備常需同時接入多路高速相機、運動控制卡及GPU加速卡；1×M.2 Key-E支持WiFi/藍牙模塊，便于無線模塊擴展；免工具PCIe擴展卡固定架，高抗震性設計，適應晶圓廠車間輕微振動環境。
- 豐富I/O接口，簡化系統集成：后置：2×RJ45千兆網口、6×USB 5Gbps、1×RS232、HDMI/VGA/DVI-D獨立三顯輸出，支持同時連接光源控制器、相機、顯示器及PLC；前置：2×USB、電源開關、狀態指示燈，便于現場調試運維；內置：5×USB、5×COM（含RS232/485/422可選）、8路GPIO，無需額外擴展即可連接多種傳感器與執行器，大幅降低系統集成復雜度。
- 工業級可靠，適應嚴苛環境：全鍍鋅鋼板機箱，有效屏蔽電磁干擾，配合接地設計實現基礎ESD防護。獨立風道設計：CPU風扇+系統風扇智能散熱，支持0~50℃工作溫度，即便在長時間高負荷檢測下仍保持熱穩定性。雙3.5英寸抗震硬盤位，支持高速SSD與大容量HDD混合部署，滿足檢測數據長期留存與安全備份需求（可配置RAID陣列）。緊湊小4U機身（330×351×180mm），支持壁掛與桌面兩種安裝方式，靈活適應不同檢測設備空間布局。
- 檢測效率顯著提升：高性能CPU與海量內存組合，使AI缺陷識別算法運行效率提升，晶圓檢測吞吐量滿足產線節拍要求。

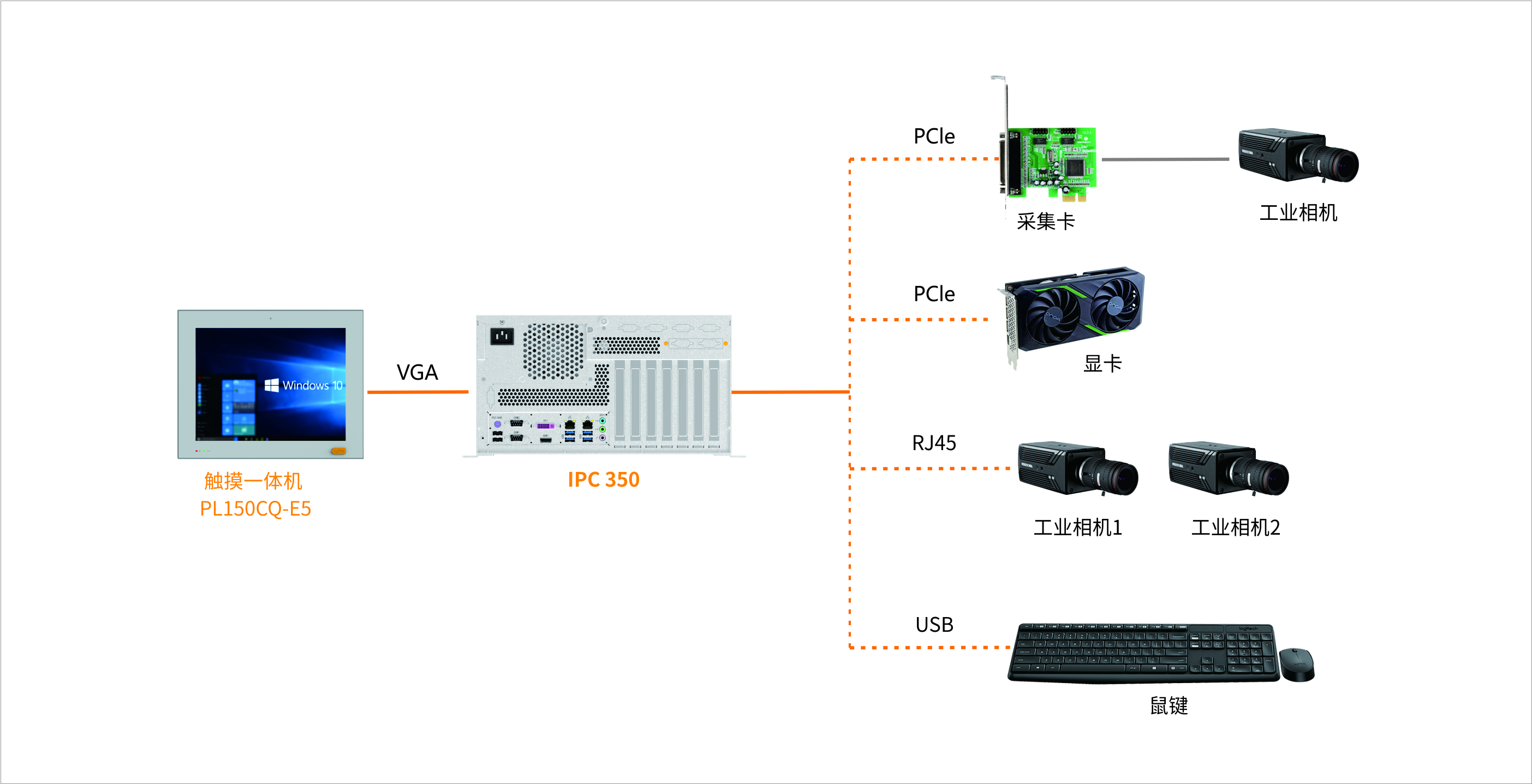

- 系統集成復雜度降低：7槽全高卡擴展與豐富I/O接口，實現相機、采集卡、運動卡、PLC等設備的一機集成，簡化了系統架構，提升了整機可靠性。
- 連續生產有保障：工業級可靠性設計、智能散熱與RAID數據安全機制，確保設備在潔凈室環境下7x24小時穩定運行，月故障率控制在極低水平。
- 靈活部署，節省空間：小4U機身支持壁掛安裝，可靈活嵌入狹小的檢測設備機柜，為客戶產線布局提供了更大自由度。
