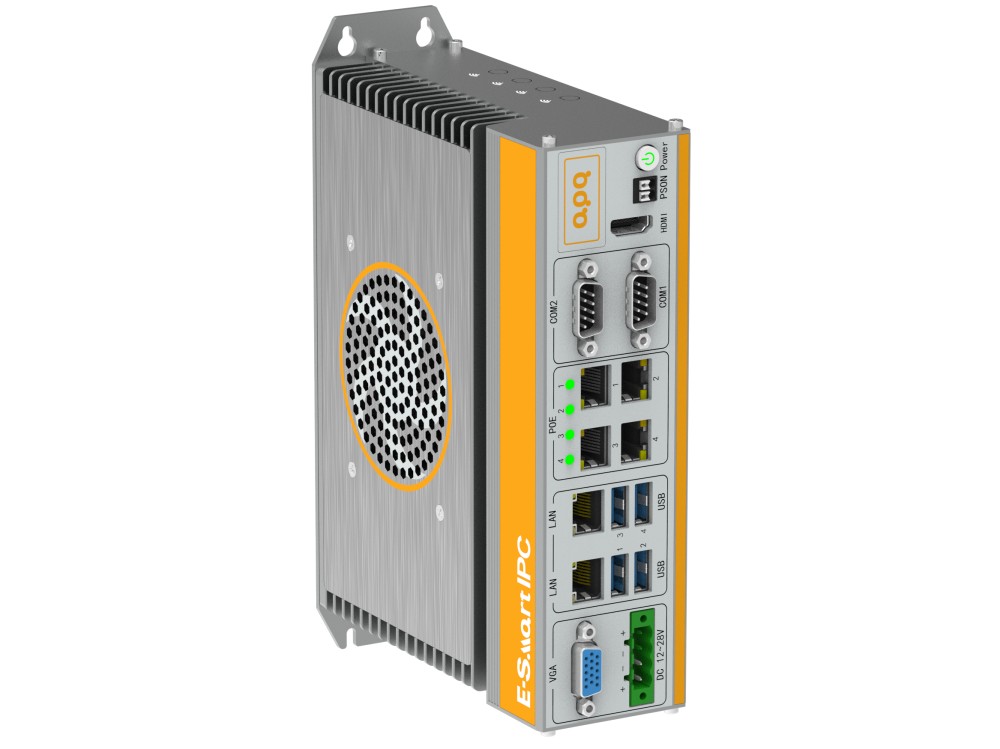

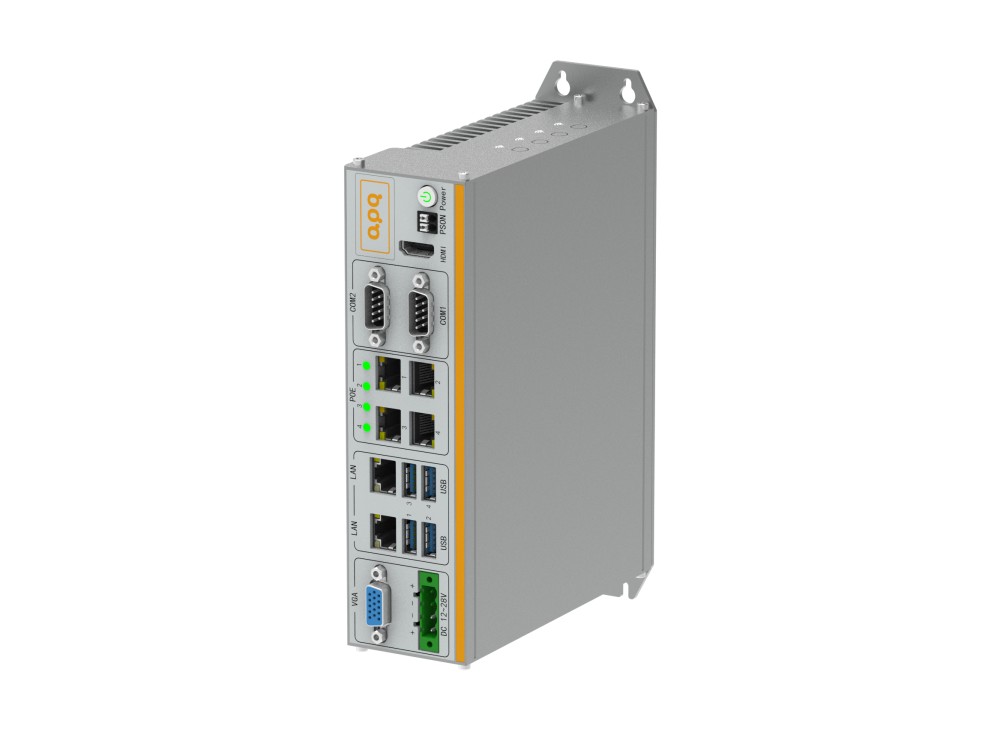

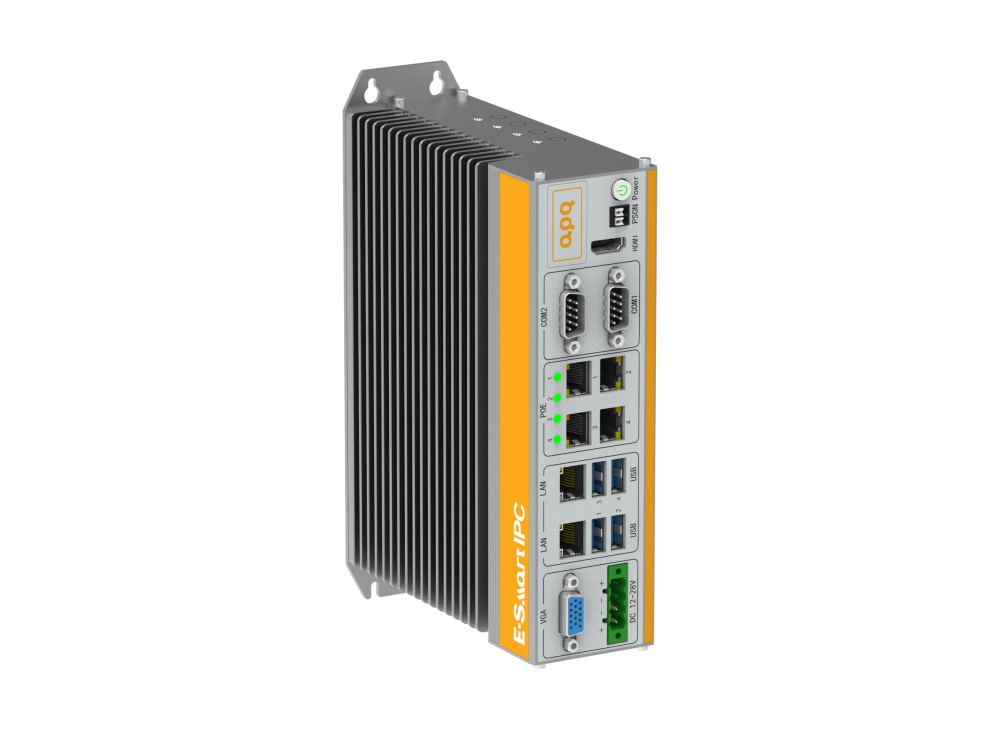

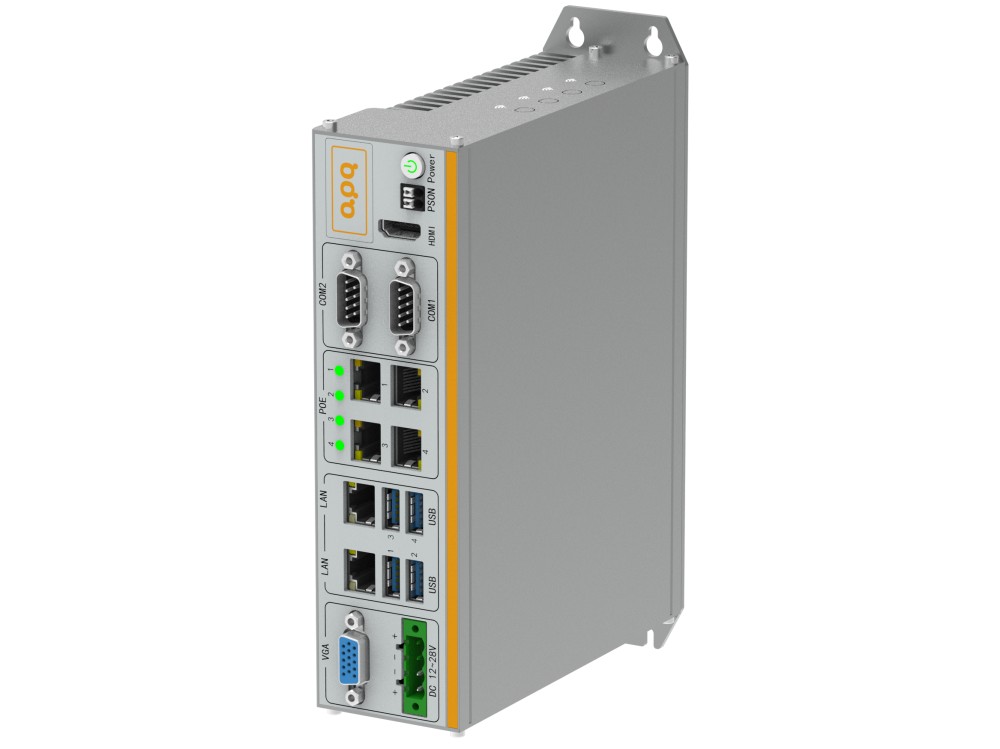

阿普奇 AK6xxxC6-P | 12/13th酷睿移動級 4個PoE 支持MXM擴展 彈匣式控制器
產品描述
阿普奇 AK6xxxC6-P 系列是AK6系列彈匣式控制器中的終極旗艦——在C6-U的PoE+光源視覺專用平臺基礎上，升級12/13代酷睿、DDR5雙通道64GB，并首次引入MXM獨立GPU彈匣擴展。是緊湊型彈匣控制器中面向AI深度學習的性能頂峰。
核心平臺：12/13代酷睿i3/i5/i7移動-U/P/H處理器，DDR5-5200雙通道64GB。三芯片網絡（i210-AT+i219-LM+i350-AM4），4路PoE（IEEE 802.3af，可擴展至8路），4/8路可編程光源（24V@2A）。M.2 NVMe Gen3 x4。
MXM顯卡——緊湊型彈匣控制器首次支持獨立GPU：通過8A彈匣，C6-P支持MXM 3.0 Type A/B規格的NVIDIA獨立顯卡，最大TDP 130W，最高可選RTX 4070（默認GTX1650/RTX3060/RTX4070）。8A彈匣同時還提供16路GPIO、4路光源和2路DP+2路HDMI顯示輸出。注意：MXM僅-H系列CPU支持，且必須24V供電。
彈匣生態全面擴展（主彈匣+副彈匣雙層架構）：
? 8A: 16GPIO+4光源+2DP+2HDMI+MXM GPU（-H only）
? 9A: 16GPIO+4光源+4×LAN(i350-AM4)
? 9M: 16GPIO+4光源+4×PoE(i350-AM4)
? 9G: 4×LAN(i350-AM4)
? 9Q: 4×PoE(i350-AM4)
副彈匣可額外疊加——總PoE可擴至8路，總光源可擴至8路。
MXM RTX 4070 + DDR5 64GB + 4/8路PoE + 8路光源——C6-P在緊湊型彈匣控制器中實現了工業AI深度學習系統的完整硬件基礎。
|
型號 |
AK6xxxC6 |
AK6xxxC6-xx |
AK6xxxC6-xxxx |
|
|
CPU |
CPU | Intel??12/13th Generation CoreTM?i3/i5/i7 Mobile -U/P/H CPU | ||
| 芯片組 | SOC | |||
|
BIOS |
BIOS | AMI UEFI BIOS | ||
|
內存 |
插座 | 2 * SO-DIMM插槽,支持雙通道DDR5內存,頻率可達5200MHz | ||
| 最大容量 | 單條內存最大32GB,整機最大64GB | |||
|
顯卡 |
顯示芯片 | Intel??Iris??Xe Graphics | ||
|
網絡 |
網絡芯片 | 1 * Intel??i210-AT芯片(10/100/1000 Mbps)1 * Intel??i219-LM芯片(10/100/1000 Mbps)
1 * Intel??i350-AM4芯片(10/100/1000 Mbps) |
||
|
存儲 |
插座 | 1 * M.2 Key-M插座(含PCIe x4 Gen 3,支持NVMe SSD,尺寸2280) | ||
|
擴展 |
Mini PCIe | 1 * Mini PCIe插座(含PCIe x1 Gen 2 + USB 2.0信號,帶SIM卡插座,支持WiFi/BT/4G/CAN模塊) | ||
| 主彈匣 | N/A | 8A[1]: 16*GPIO[2]/4*CH[3]/2*DP[4]+2*HDMI[4]/MXM 3.0 Type-A/B[5]9A: 16*GPIO[2]/4*CH[3]4*LAN, Intel i350-AM4
9D: 16*GPIO[2]/4*CH[3] 9M: 16*GPIO[2]/4*CH[3]4*POE, Intel i350-AM4 9G: 4*LAN, Intel i350-AM4 9Q: 4*POE, Intel i350-AM4 |
9A: 16*GPIO[2]/4*CH[3]4*LAN, Intel i350-AM49D: 16*GPIO[2]/4*CH[3]
9M: 16*GPIO[2]/4*CH[3]4*POE, Intel i350-AM4 9G: 4*LAN, Intel i350-AM4 9Q: 4*POE, Intel i350-AM4 |
|
| 輔彈匣 | N/A | N/A | 9D: 16*GPIO[2]/4*CH[3] | |
|

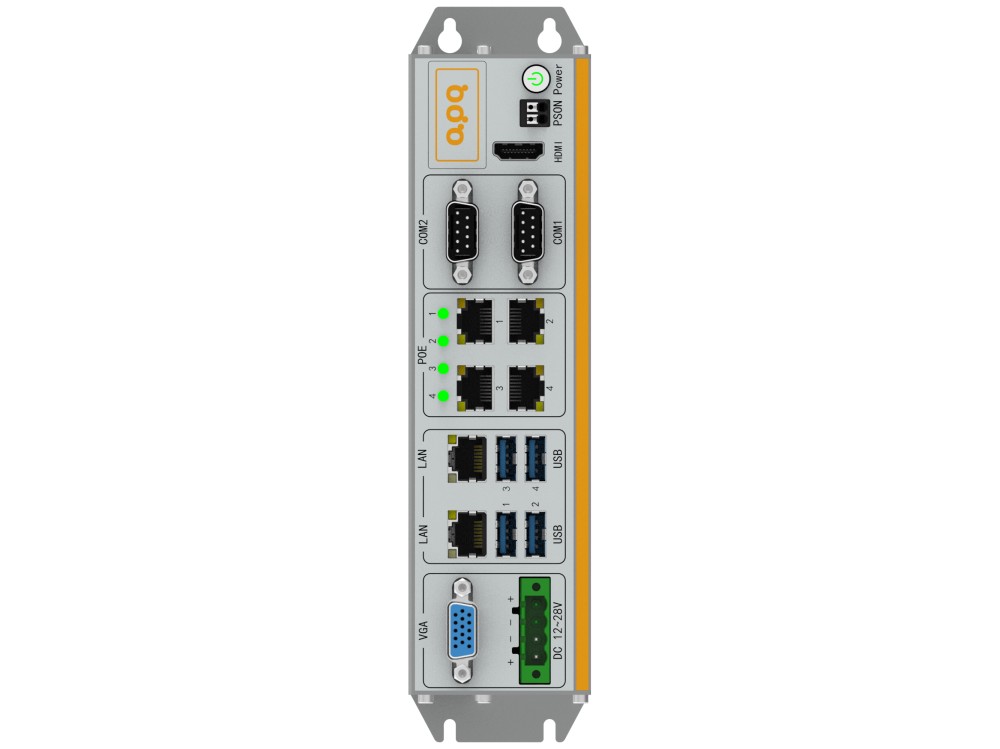

前I/O |
USB | 4 * USB 3.0 (Type-A) | ||
| 串口 | 2 * RS232/422/485 (COM1/2, DB9/M, RS232全定義) | |||
| 顯示 | 1 * HDMI接口(最大分辨率支持4096*2304 @ 24Hz) 1 * VGA接口(可選,最大分辨率支持1920*1200 @ 60Hz) |
|||
| 網絡 | 2 * RJ45接口 | |||
| POE | 4 * POE接口,支持IEEE 802.3af協議 | |||
| 電源 | 1 *?直流電源插座 | |||
| 開關 | 1 * 電源按鈕(含電源指示燈) 1 * 外接開關機按鈕插座 |
|||
|
底部I/O |
開關 | 1 * AT/ATX 撥碼開關(開啟/關閉來電自啟) | ||
| 按鍵 | 1 * 復位按鍵?(按下0.2至1秒重啟,長按3秒清除CMOS) 1 * 系統還原按鍵 |
|||
|
供電 |
類型 | 直流 | ||
| 輸入電壓 | 12 ~ 28V(當使用光源、POE、MXM顯卡時,必須使用24V供電!) | |||
| 插座 | 1 * 4針電源輸入插座(P= 5.08mm) | |||
| RTC電池 | CR2032紐扣電池 | |||
|
系統支持 |
Windows | Windows 10/11 | ||
| Linux | Linux | |||
|
看門狗 |
輸出 | 系統重啟 | ||
| 間隔 | 1 to 255秒,可編程 | |||
|
結構 |
外殼材料 | 散熱器/底蓋:鋁合上/下蓋:鍍鋅板 | ||

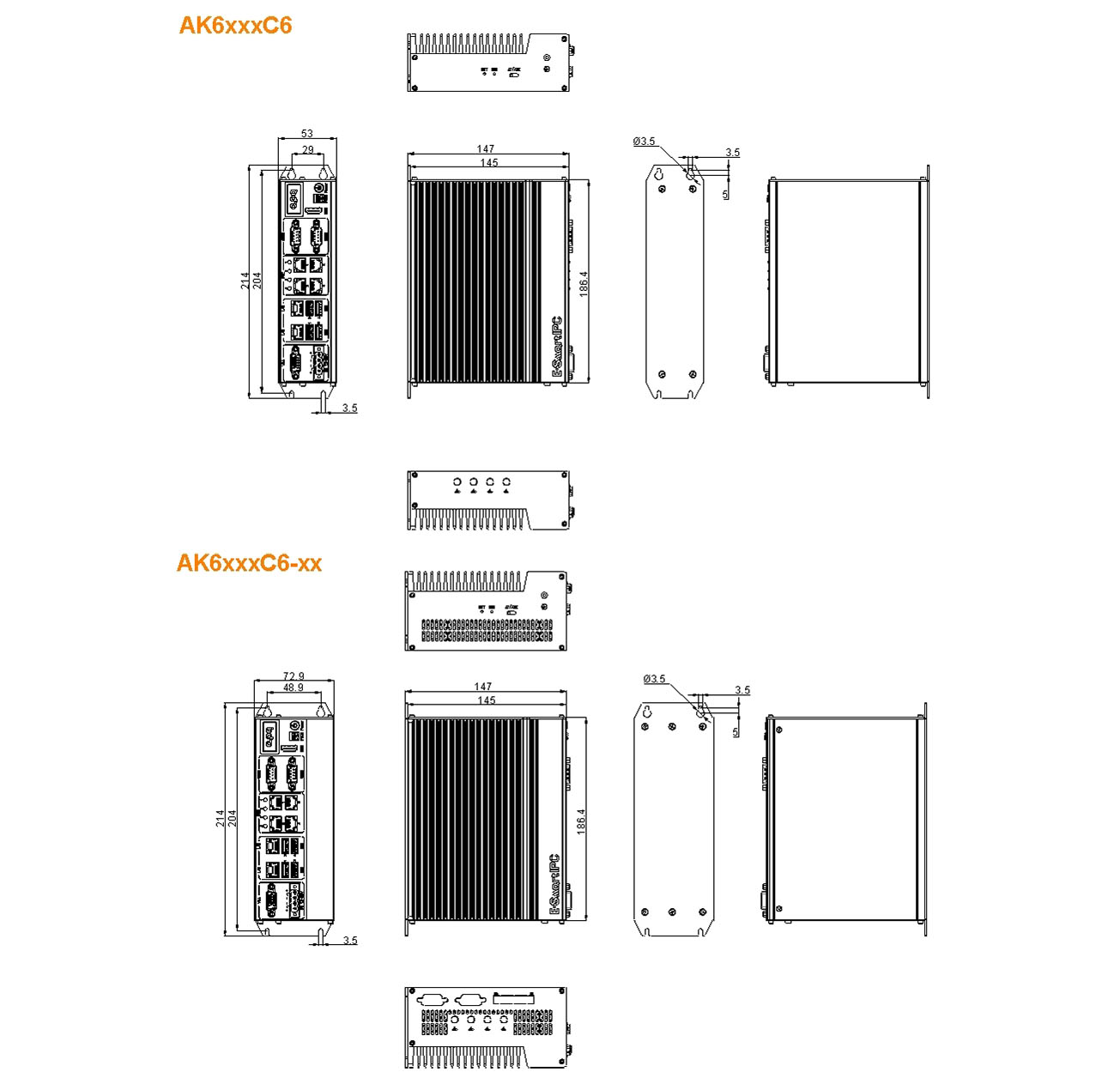

| 尺寸 | 53mm(L)*145mm(W)*186.4mm(H) | 72.9mm(L)*145mm(W)*186.4mm(H) | 97.7mm(L)*145mm(W)*186.4mm(H) | |
| 安裝方式 | 壁掛,導軌,桌面放裝 | |||
|
環境 |

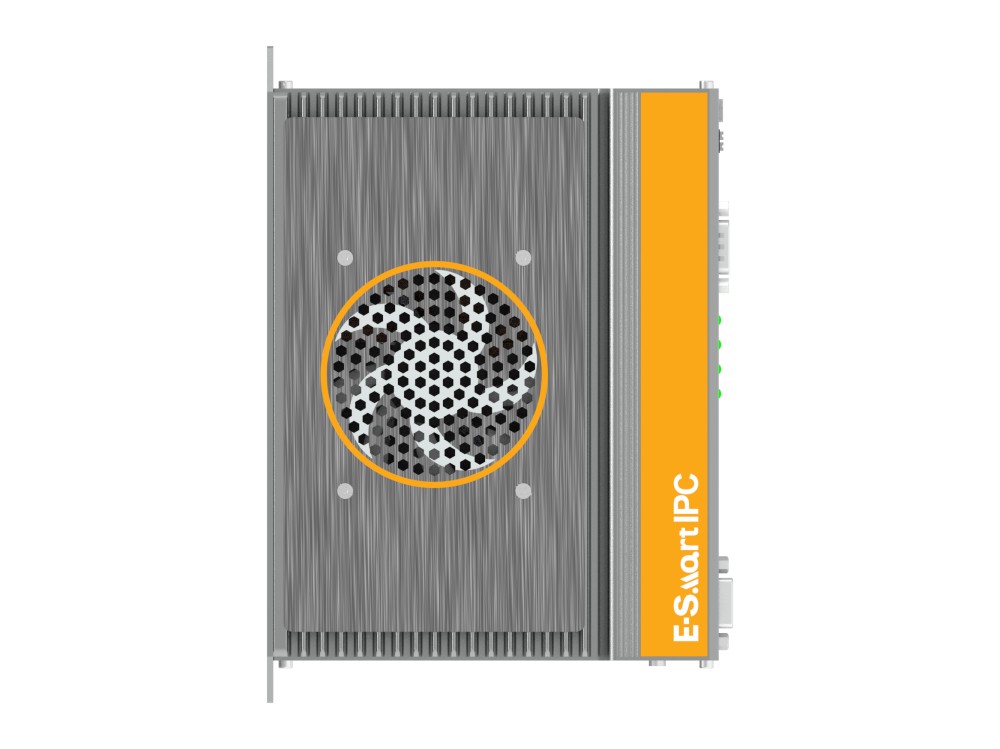

散熱系統 | 無風扇被動式散熱(-U/P系列CPU)PWM風扇主動式散熱(-H系列CPU) | ||
| 工作溫度 | -20~60℃?(使用工業SSD) | |||
| 存儲溫度 | -40~80℃?(使用工業SSD) | |||
| 濕度 | 5 to 90% RH (非冷凝) | |||
| 震動 | IEC 60068-2-64(3Grms@5~500Hz, random, 1hr/axis,使用SSD) | |||
| 沖擊 | IEC 60068-2-27(30G, half sine, 11ms,使用SSD) | |||
-
AK6xxxC6 12&13th-P系列
