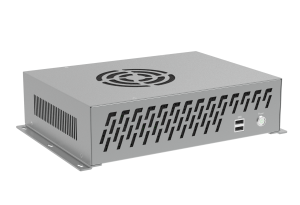

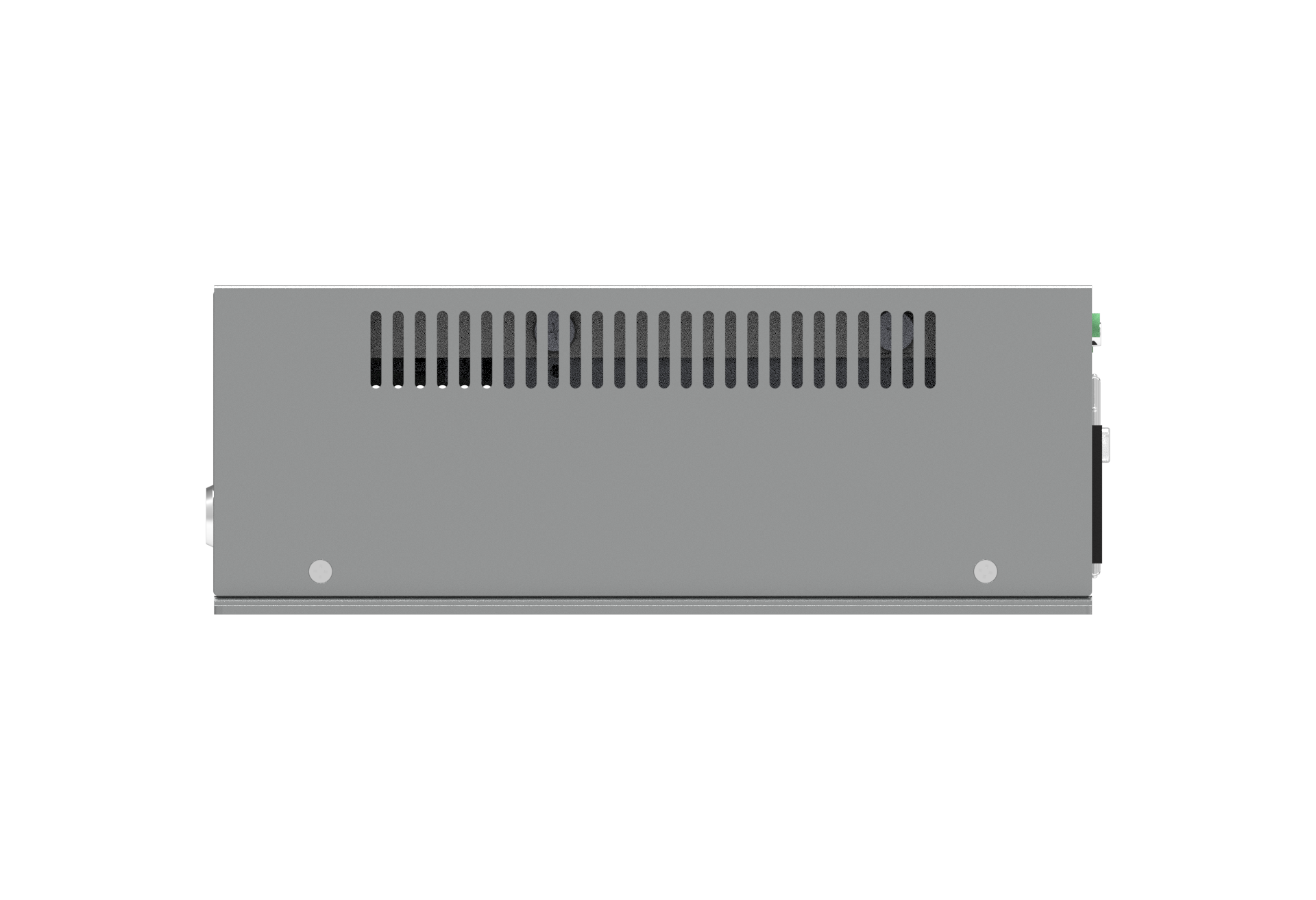

阿普奇 C7I-H610A2 | 準系統12個USB 高性能嵌入式工控機
產品描述
阿普奇 C7I-H610A2 是C7I系列標準PC架構經濟型嵌入式工控機中的12-14代最新平臺型號——是C7I-Z390A2（6-9代/Z390）的平臺升級版。在相同的270×198×70mm ATX機箱中，將CPU從LGA1151升級到LGA1700 12-14代，并引入M.2 NVMe存儲。
核心平臺跨代升級：Intel 12/13/14代酷睿桌面處理器（LGA1700可更換, 65W TDP），H610芯片組。2×U-DIMM DDR4-3200MT/s（64GB雙通道, 標準臺式內存條）。
存儲升級：Z390版的2×SATA+mSATA方案替換為1×SATA3.0 + 1×M.2 Key-M（PCIe x4 Gen3 NVMe, 2280）——NVMe系統盤顯著提升系統啟動和應用加載速度。
USB配置：4×USB 5Gbps + 6×USB2.0（后置）+ 2×USB2.0（前置） = 12路。前置2路USB2.0方便日常外設即插即用——這是Z390版沒有的前置USB。
串口：10路RS232內置插針，可擴展至最多6個DB9/M后置接口。
擴展：M.2 Key-E（WiFi+BT, 2230）。注意H610A2取消了Z390A2的Mini PCIe+SIM卡座——4G/5G通信需通過外接USB模塊實現。
其他規格延續C7I系列標準：ATX電源, PS/2復合接口, HDMI+VGA雙顯, 8路DIO, fTPM+看門狗, 鍍鋅鋼板機箱270×198×70mm, 壁掛/桌面, PWM風扇, 0~50℃。新增硬盤指示燈和外置雙信號接口。
C7I-H610A2以12-14代最新平臺和M.2 NVMe為Z390版的經濟型方案提供了現代化的平臺升級。
|
規格 |
C7I-H610A2 |
|
|
處理系統 |
CPU | 支持Intel? 12/13/14代酷睿/奔騰/賽揚桌面級中央處理器 |
|
? |
典型功耗 | 65W |
|
? |
插座 | LGA1700 |
|
? |
芯片組 | H610 |
|
? |
BIOS | AMI UEFI BIOS |
|
內存 |
插槽 | 2 * U-DIMM插槽，支持雙通道DDR4-3200 MT/s |
|
? |
容量 | 64GB, 單條最大32GB |
|
網絡 |
芯片 | 2?* Realtek??RTL8111H千兆網絡芯片 |
|
存儲 |
SATA | 1?* SATA?3.0接口 |
|
? |
M.2 | 1 * M.2 Key-M插槽（PCIe 4x Gen3 ，2280） |
|
擴展插槽 |
M.2 | 1 * M.2 Key-E插槽（PCIe x1 + USB2.0，支持WiFi+BT，2230） |
|
? |
PCIe | 1?*?PCI-E 16x Gen4 |
|

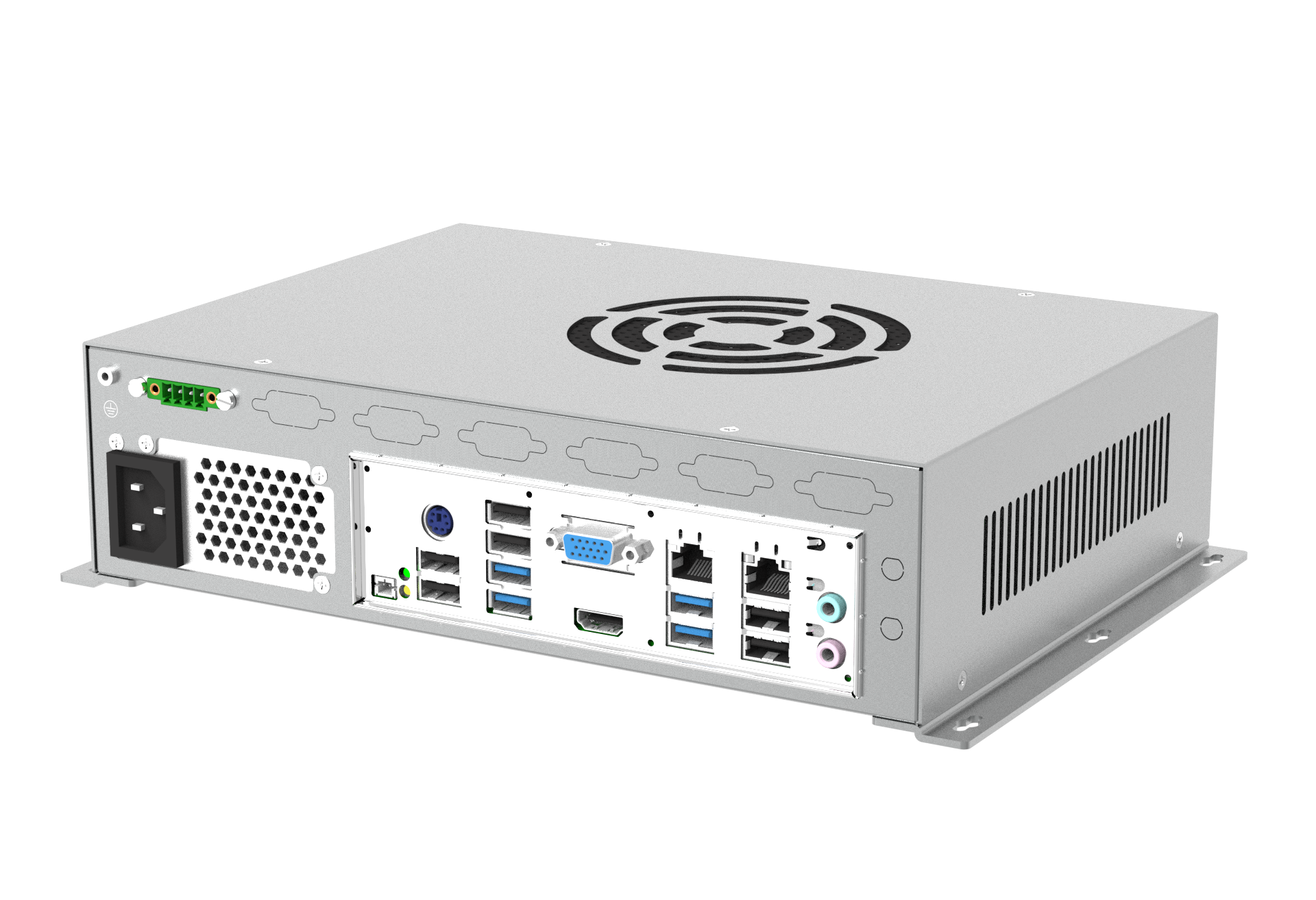

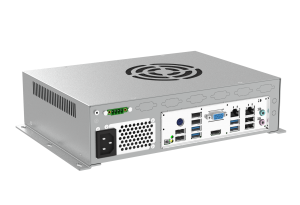

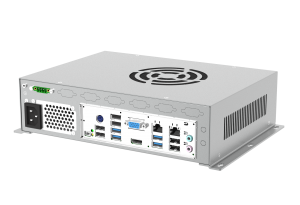

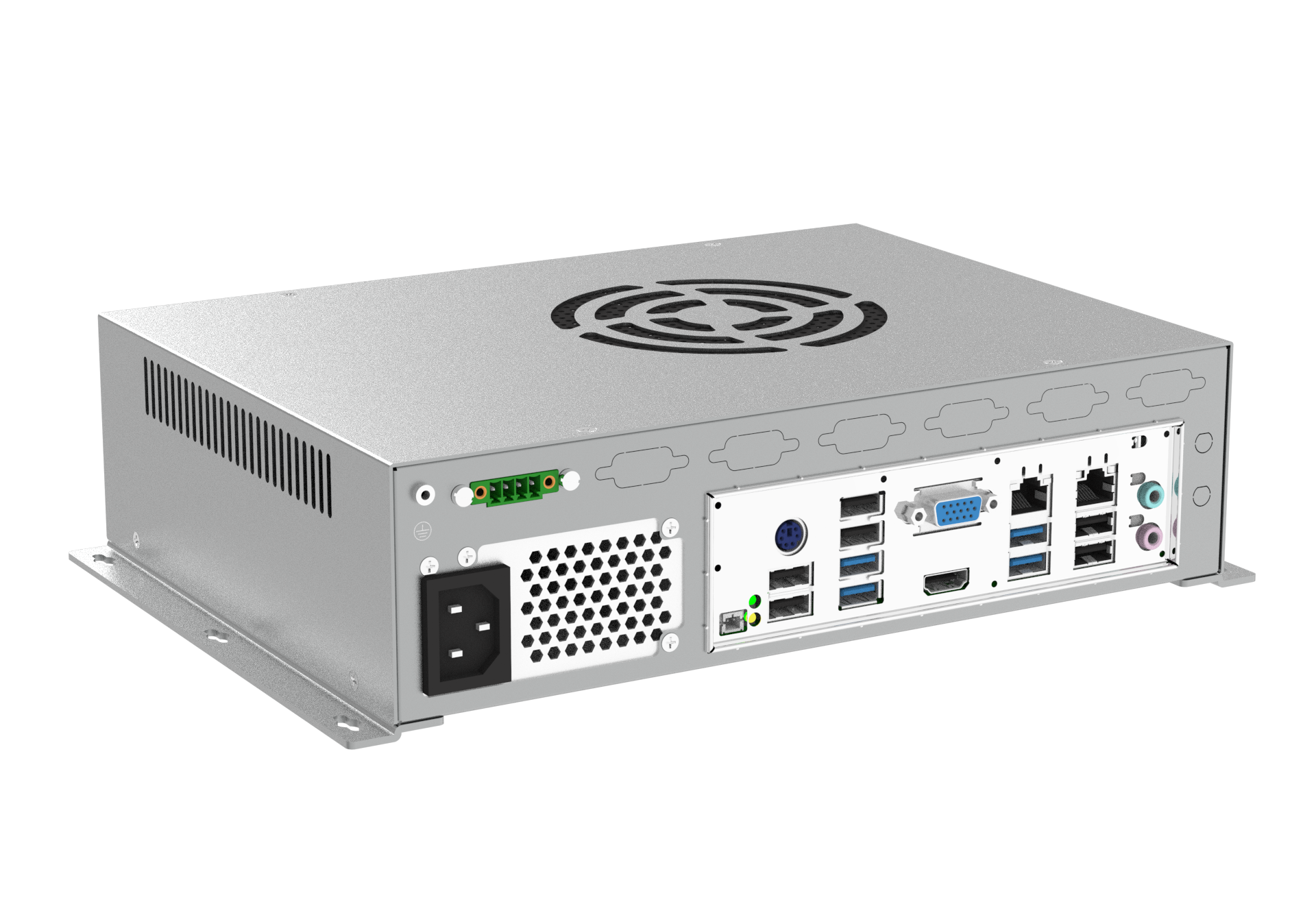

后置接口 |
網絡 | 2 * RJ45接口 |
|
? |
USB | 4 * USB 5Gbps?Type-A接口
6 * USB?2.0?Type-A接口 |
|
? |
PS/2 | 1 * PS/2復合接口（支持鍵盤和鼠標） |
|
? |
顯示 | 1 * HDMI接口: 最高支持4096*2160 @ 30Hz
1 * VGA接口：最高支持1920*1200 @ 60Hz |
|
? |
音頻 | 2?* 3.5mm 接口（Line-out + MIC） |
|
? |
外置信號 | 1 * 外置信號接口1（含開/關機信號）
1 * 外置信號接口2（含開/關機+重啟+電源指示燈信號） |
|
? |
指示燈 | 1 * 電源信號燈
1 * 硬盤指示燈 |
|

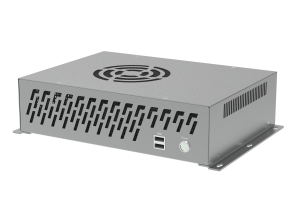

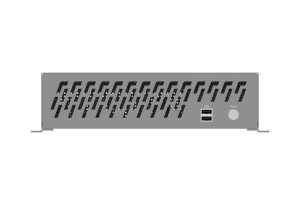

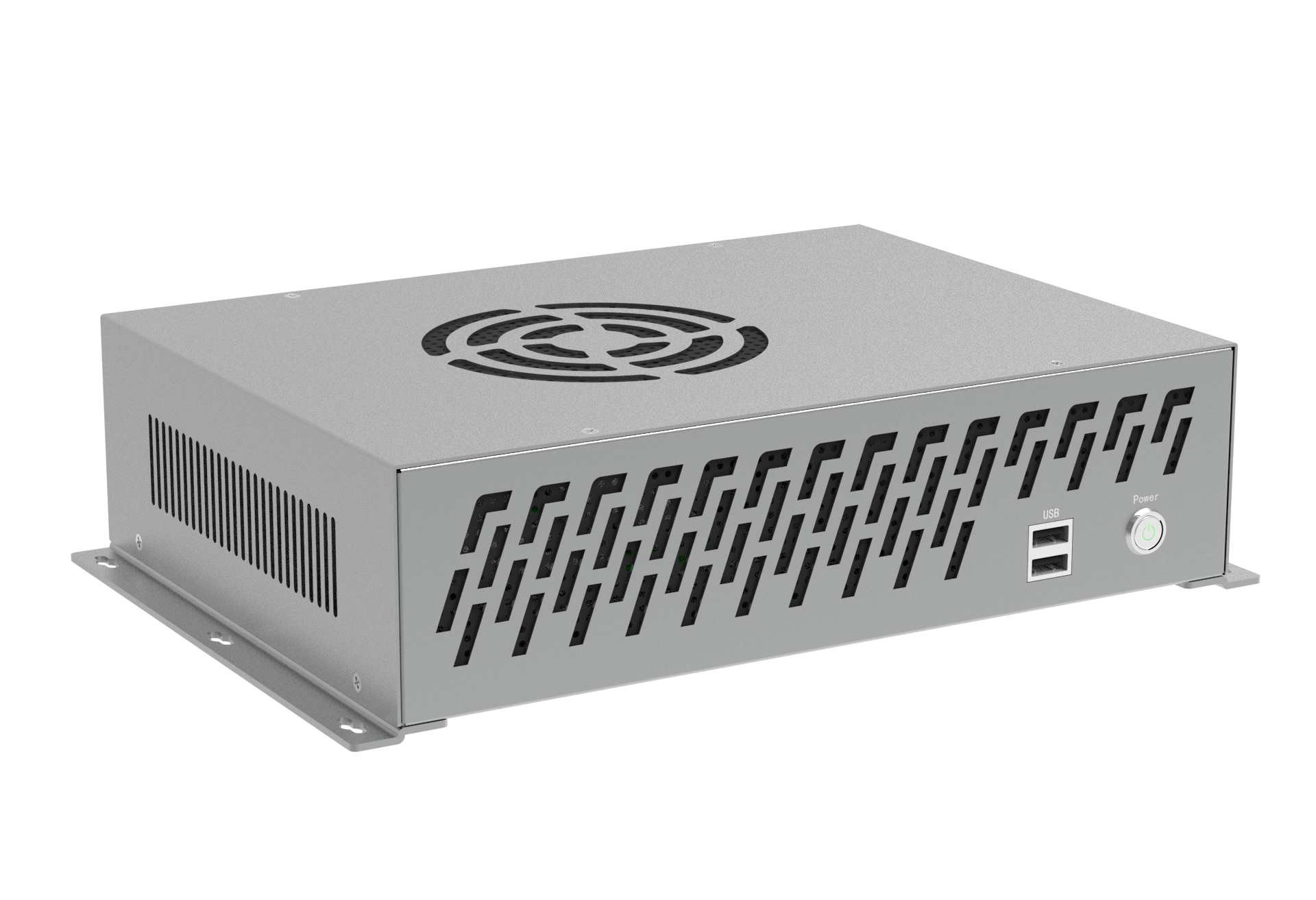

前置接口 |

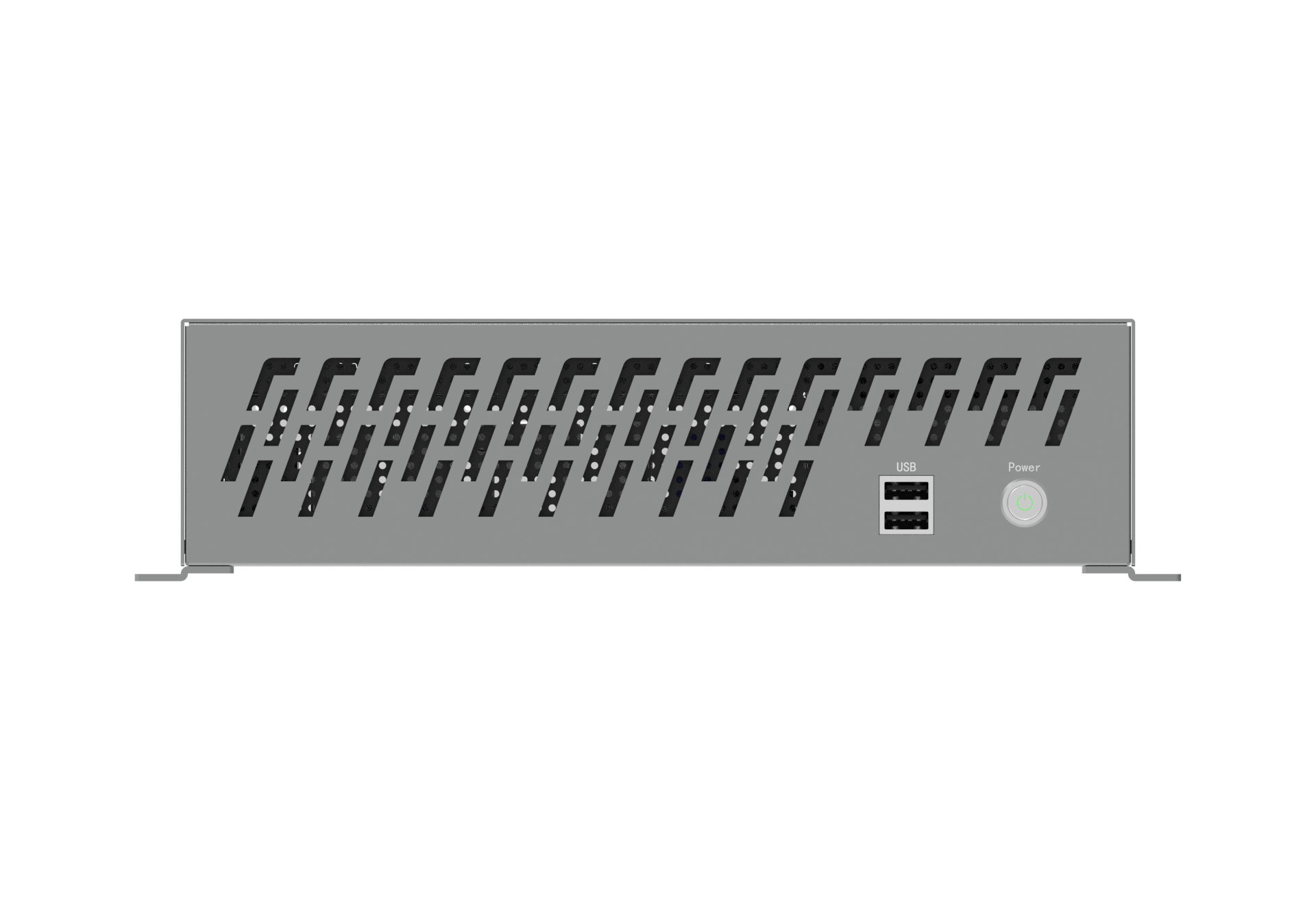

USB | 2 * USB?2.0?Type-A接口 |
|
? |
按鍵 | 1 * 電源開關按鍵 |
|
內置接口 |
串口 | 10 * RS232（插針）[1] |
|
? |
SATA | 1?* SATA?3.0接口 |
|
? |
音頻 | 1 * 前置音頻插針（Line-Out + MIC） |
|
? |
通用IO | 1 * 8路數字輸入/輸出插針（默認4路輸入，4路輸出，該IO接口僅提供邏輯電平，無任何帶載能力） |
|
? |
風扇 | 1?* 系統風扇插針
1 * CPU風扇插針 |
|
電源 |
類型 | ATX |
|
? |
輸入電壓 | 根據所選電源決定電壓范圍 |
|
? |
RTC電池 | CR2032紐扣電池 |
|
系統 |
Windows | Win 10/11 |
|
? |
Linux | Linux |
|
可信平臺 |
TPM | fTPM |
|
看門狗 |
輸出信號 | 系統復位 |
|
? |
可編程間隔 | 1 ~ 255秒 |
|
物理屬性 |
機箱材質 | 鍍鋅鋼板 |
|
? |
機箱尺寸 | 270mm(寬) * 198mm(深) * 70mm(高) |
|
? |

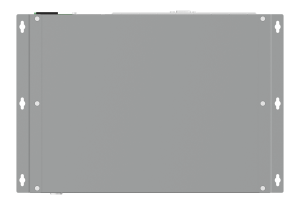

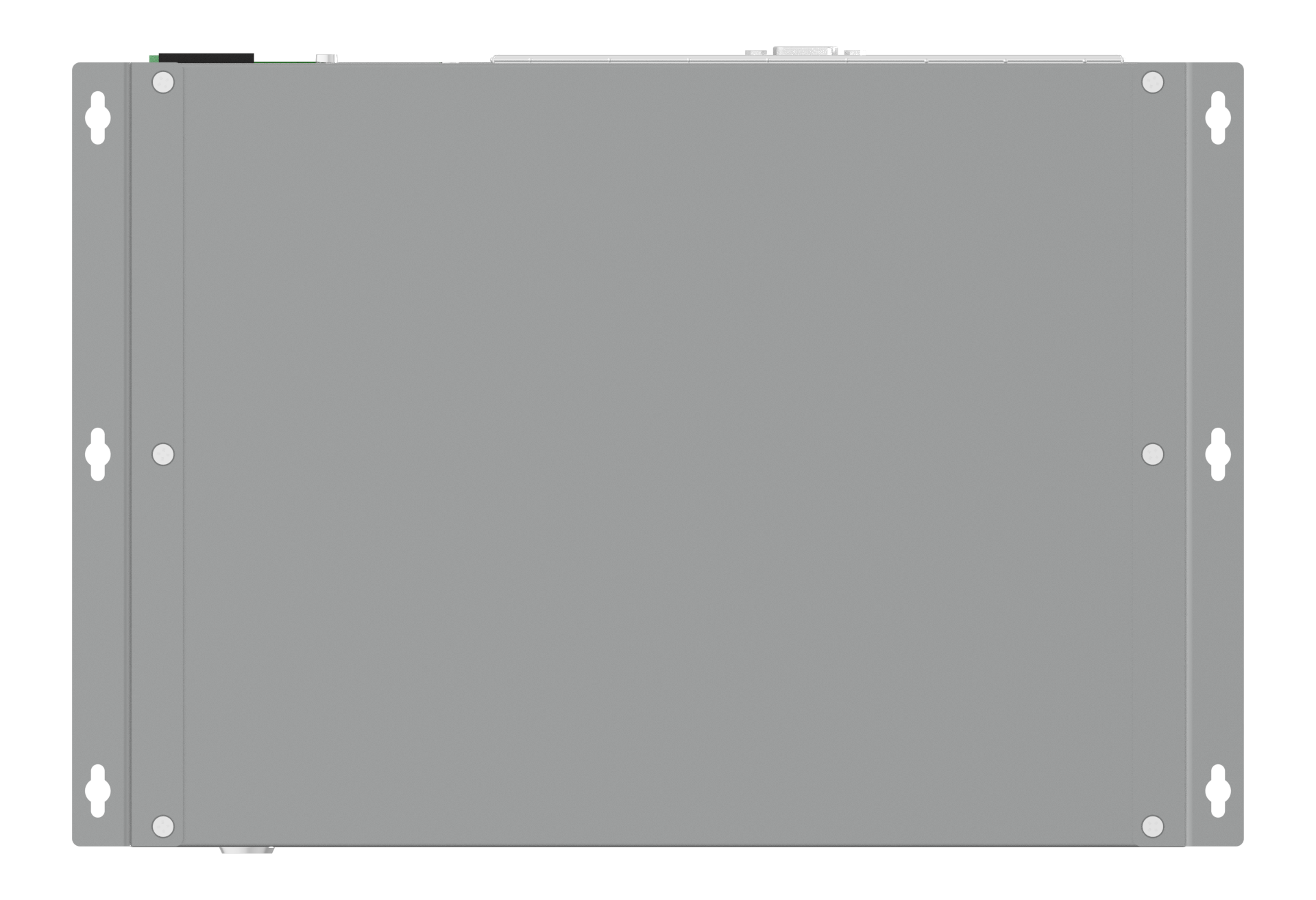

安裝方式 | 壁掛/桌面 |
|
環境參數 |
散熱方式 | 智能風扇散熱 |
| ? | 工作溫度 | 0 ~ 50℃ |
| ? | 存儲溫度 | -20 ~ 70℃ |
| ? | 相對濕度 | 10?~ 90%，無冷凝 |
-
