阿普奇 C7I-Z390A2 | 經濟型14個USB 高性能嵌入式工控機

產品描述

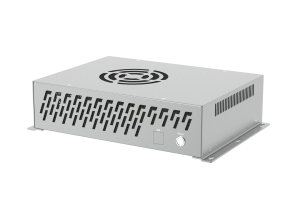

阿普奇 C7I-Z390A2 是阿普奇C7I系列擴展性帶風扇嵌入式工控機中的經濟型高USB密度型號。C7I系列采用標準PC架構（ATX電源+U-DIMM內存+PWM風扇散熱），以標準化的PC組件和成本優化為特色，與E7L系列的無風扇模塊化高端定位形成互補。

核心平臺：Intel 6/8/9代酷睿桌面處理器（LGA1151可更換, 65W TDP），Z390消費級芯片組。2×標準U-DIMM DDR4 2400/2666MHz雙通道（64GB）——使用標準臺式機內存條而非嵌入式SO-DIMM，采購成本更低。

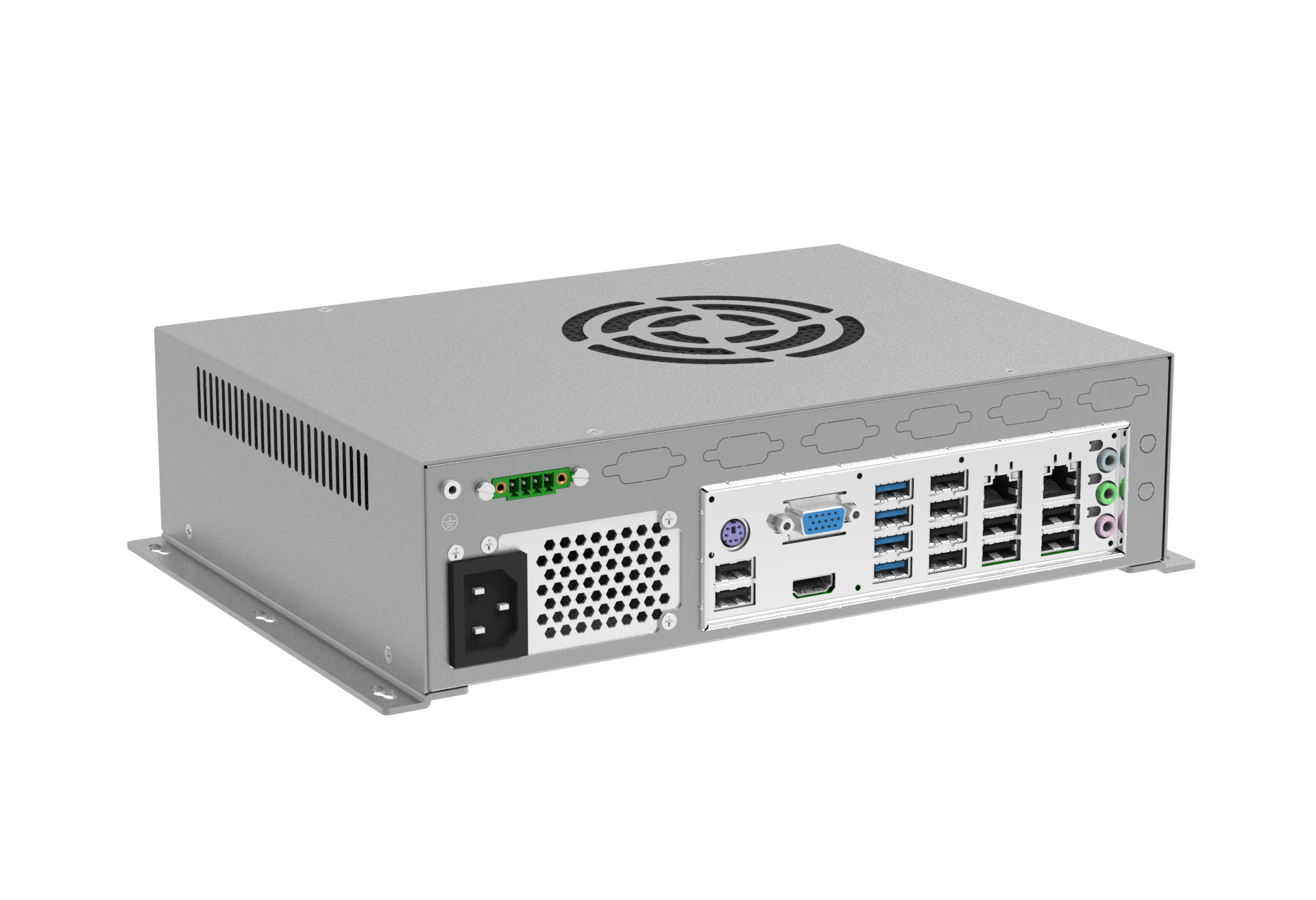

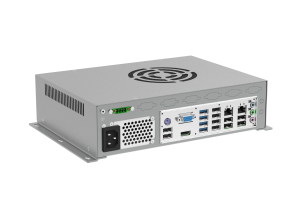

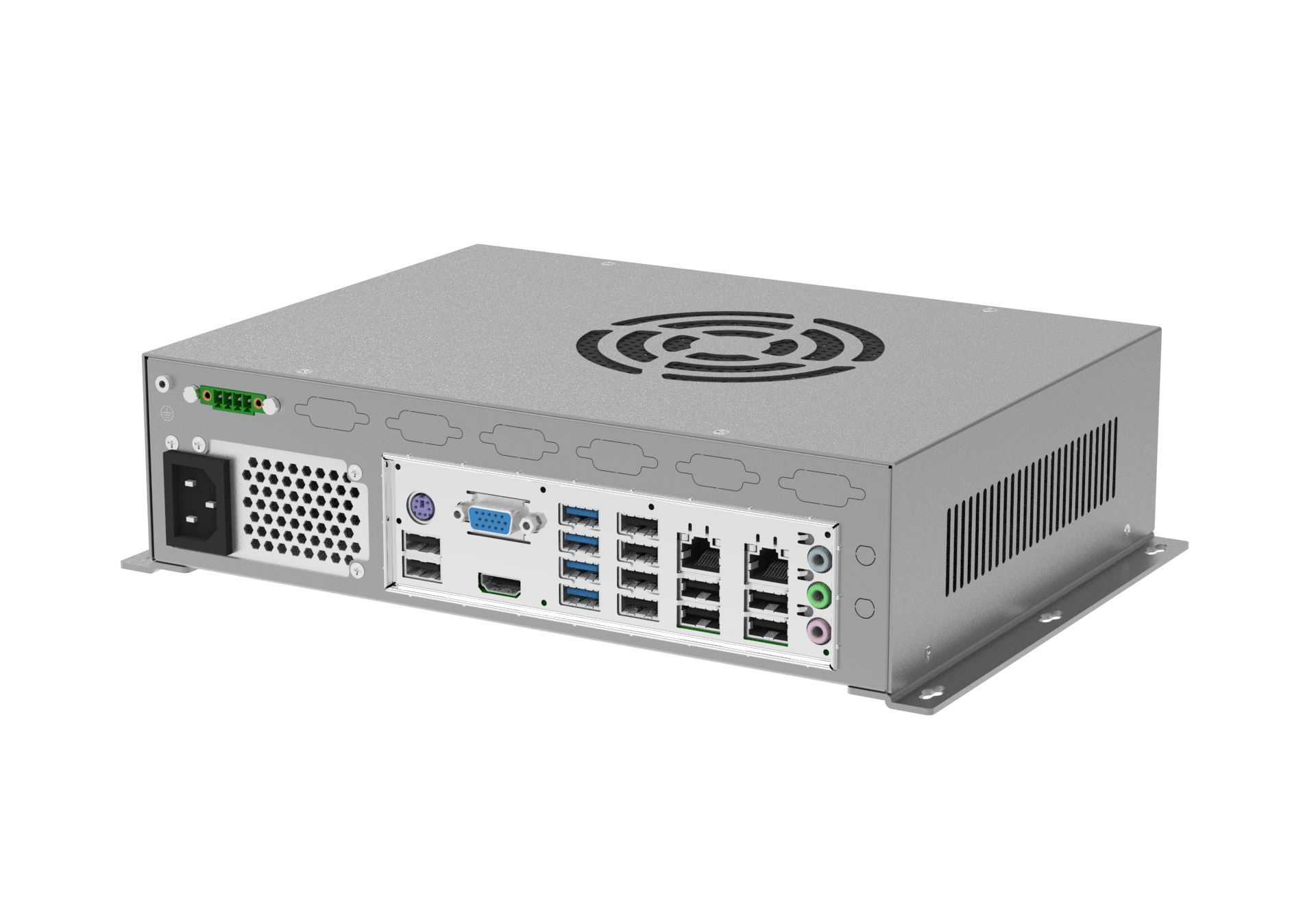

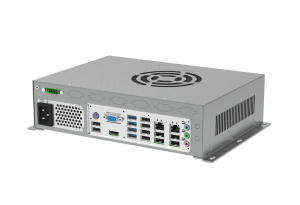

USB是C7I-Z390A2的核心特色——后置14路USB全部為Type-A標準接口：4×USB 5Gbps + 10×USB2.0。在嵌入式工控中USB后置接口數量屬于極高密度。配合PS/2復合接口（鍵鼠, 兼容舊設備）, HDMI 4K + VGA雙顯, 3×3.5mm音頻——形成了完整的桌面級I/O面板。

串口擴展能力出眾——12路RS232插針（內置wafer），可擴展至最多6個DB9/M后置接口。8路DIO（4DI+4DO, 邏輯電平）。

存儲為標準PC方案：2×SATA3.0 + mSATA（SATA3.0信號）。擴展M.2 Key-E（WiFi/BT, 2230）+ Mini PCIe（PCIe x1+USB2.0, WiFi/4G, SIM）。

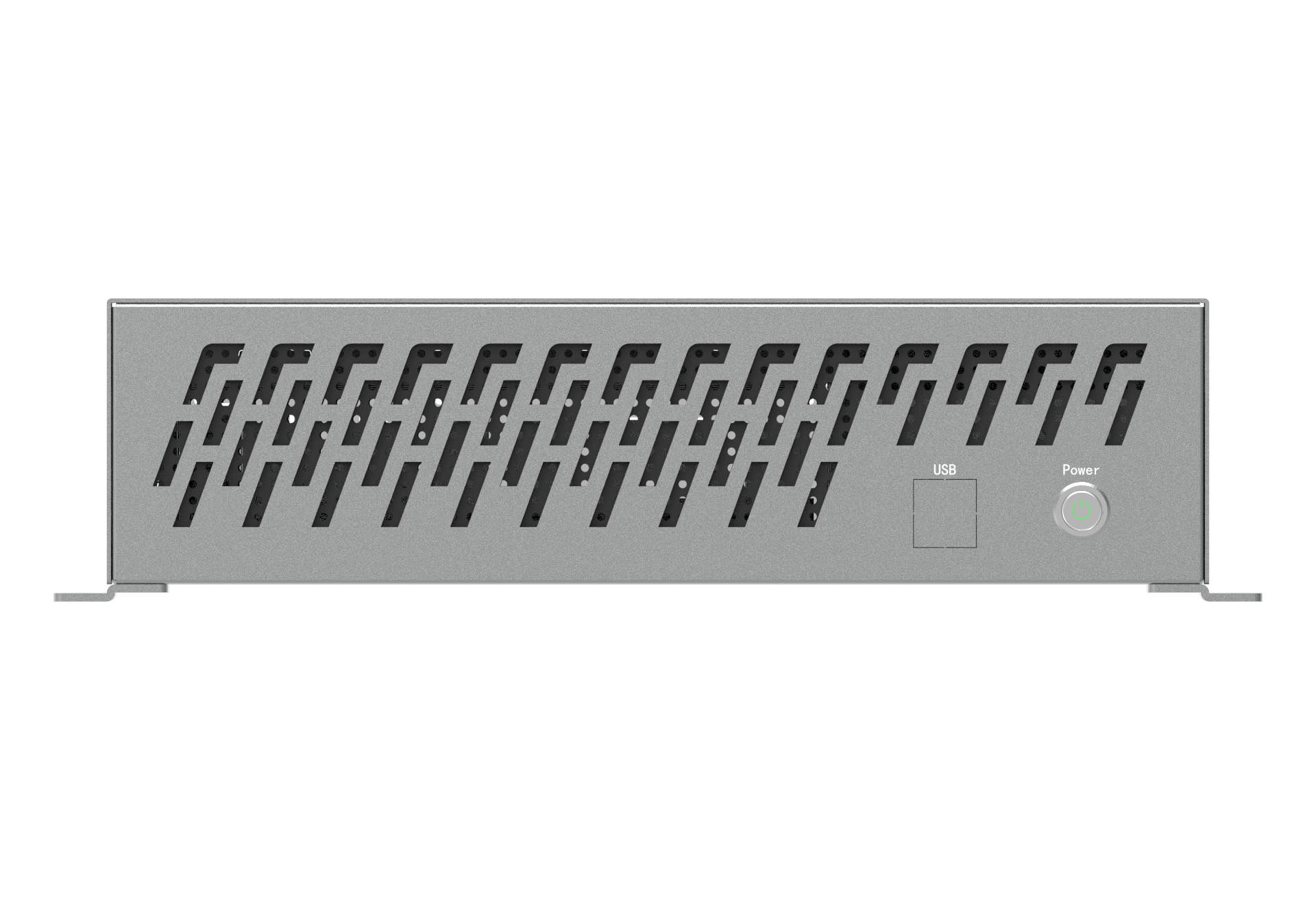

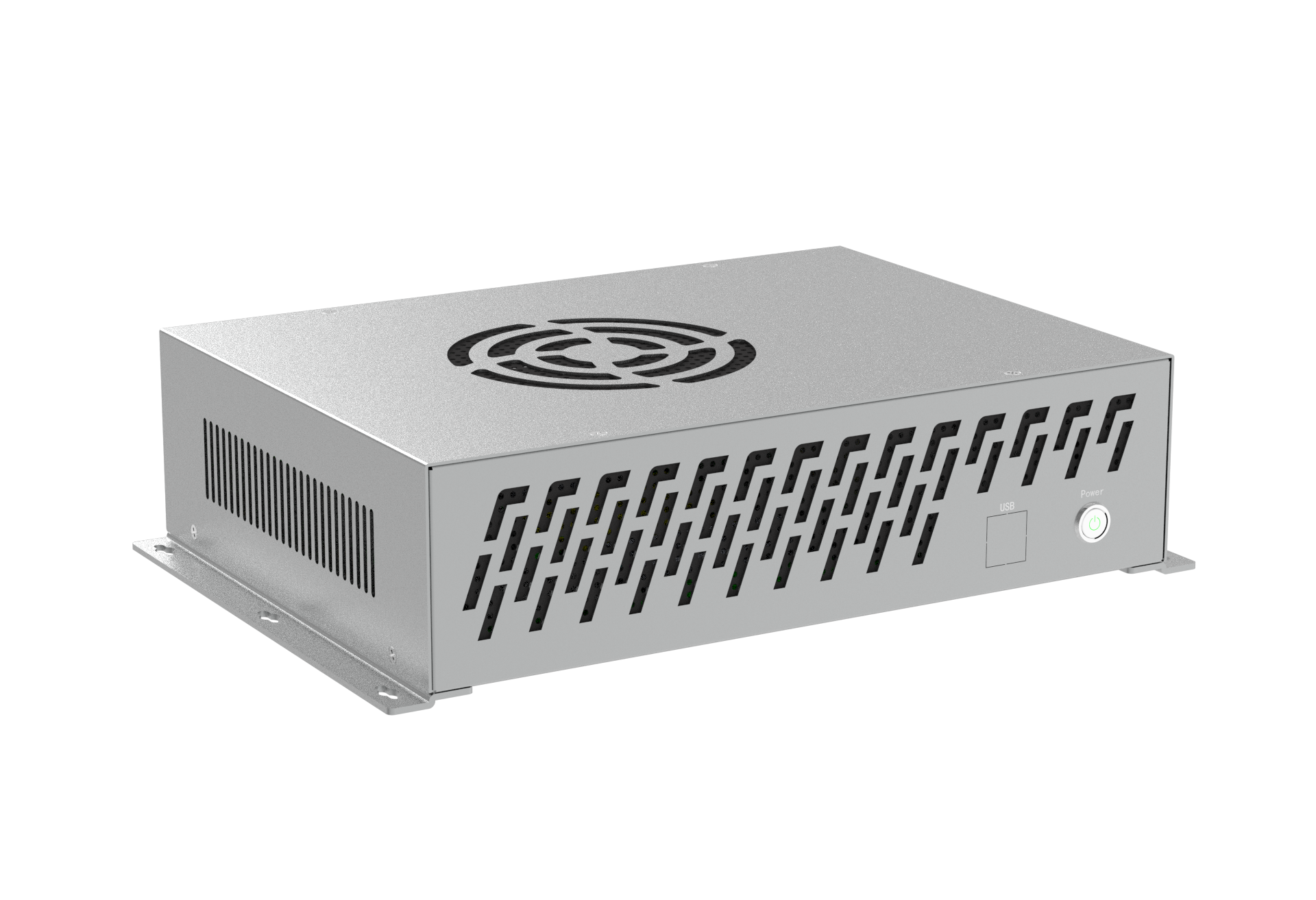

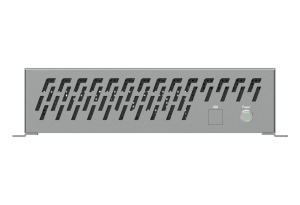

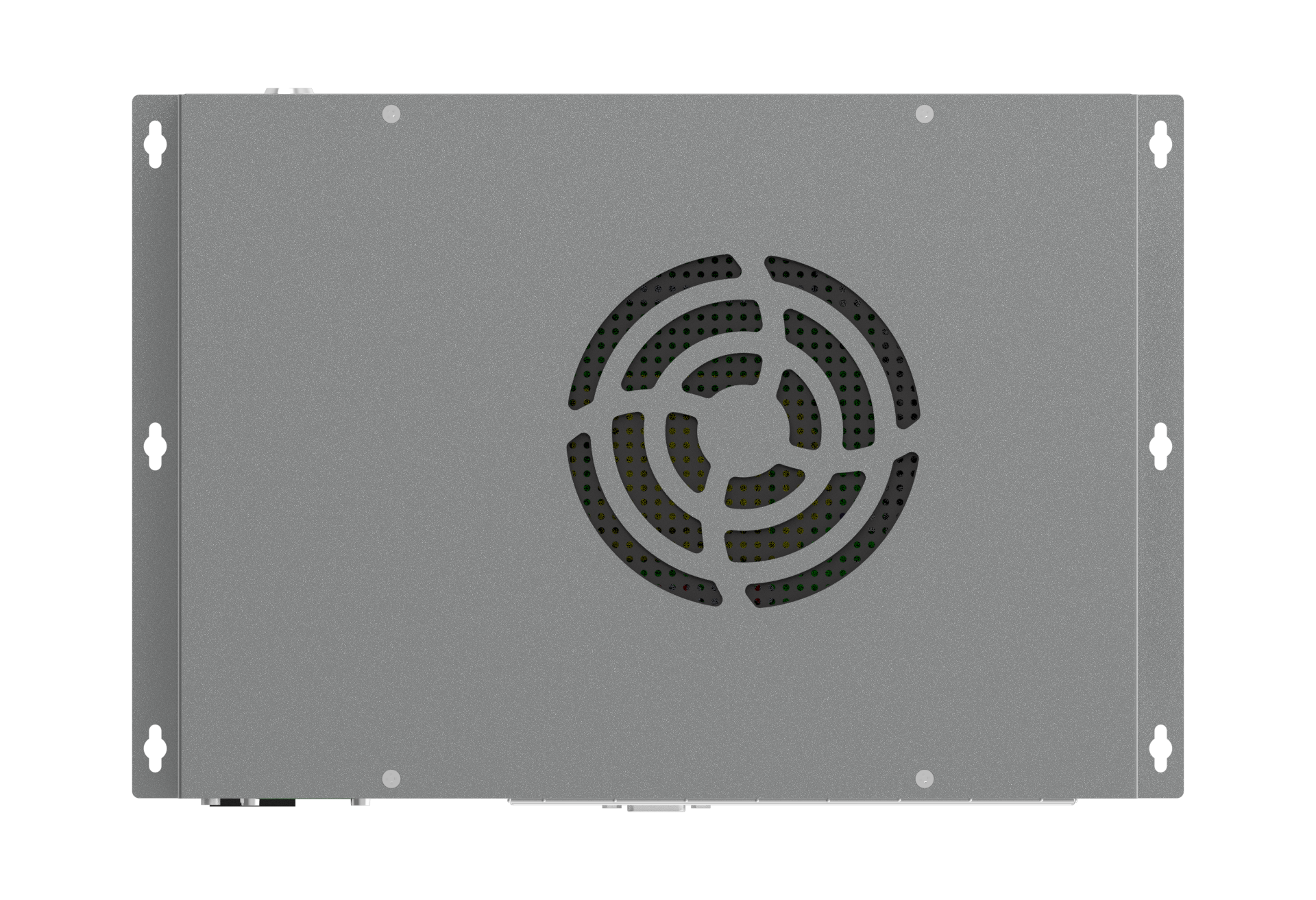

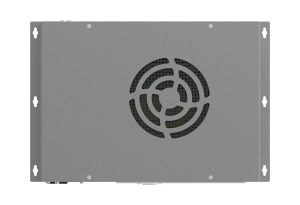

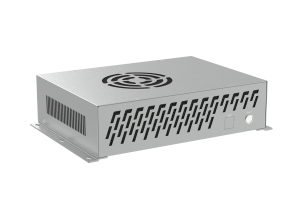

電源采用ATX標準PC電源（非DC輸入）——可安裝標準ATX電源模塊，電壓范圍由所選電源決定。PWM智能風扇散熱。

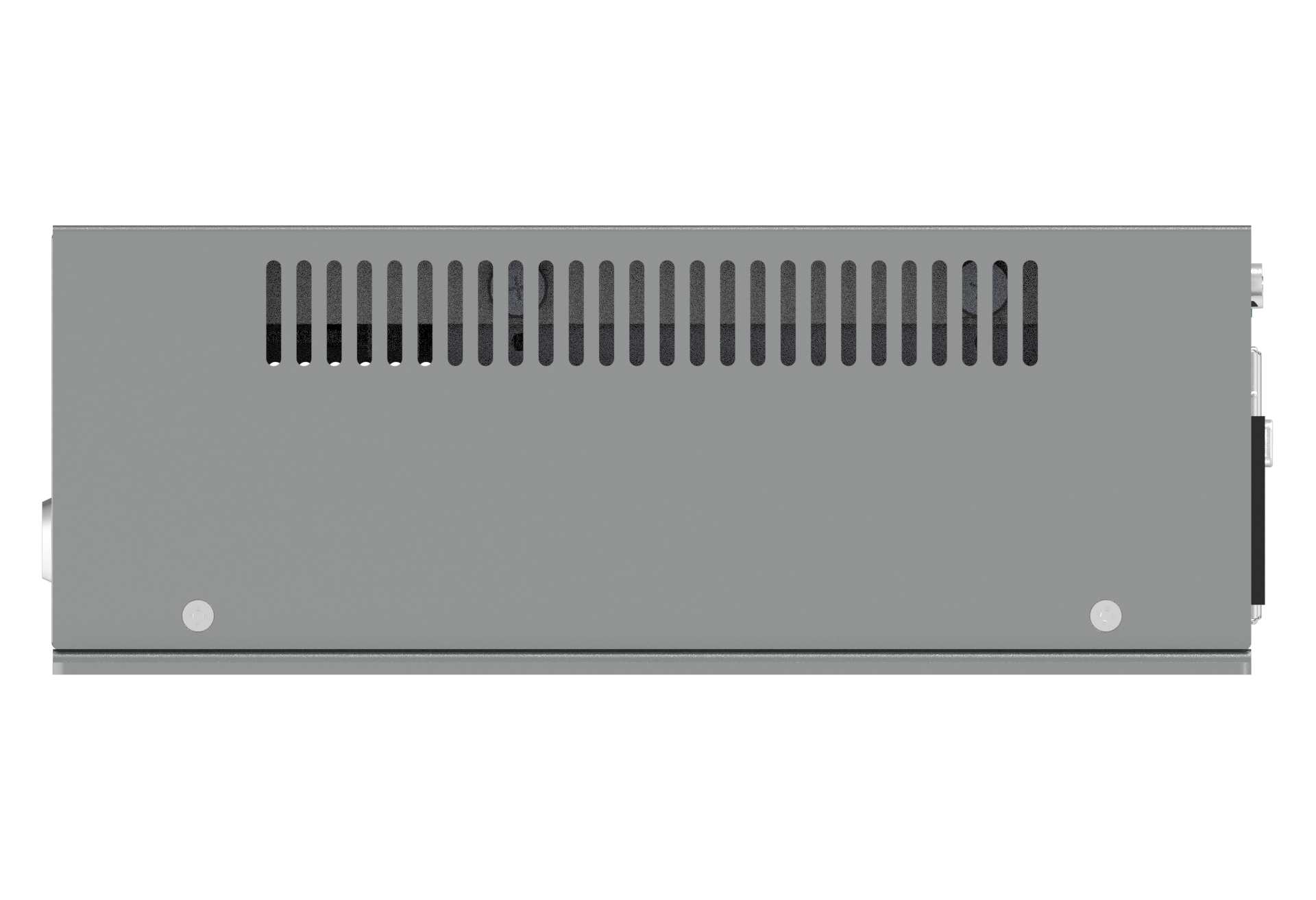

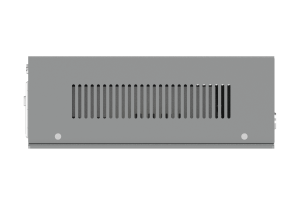

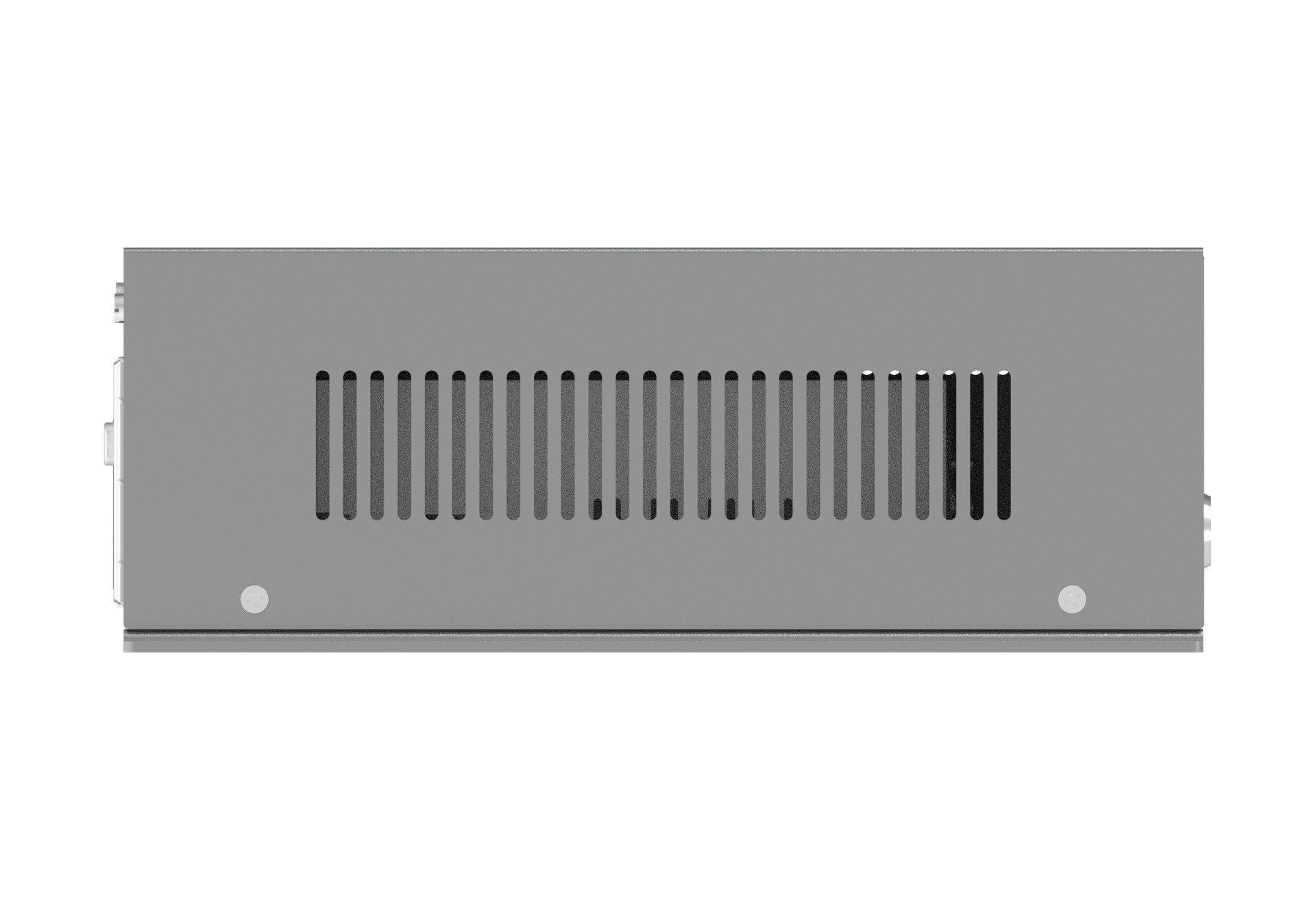

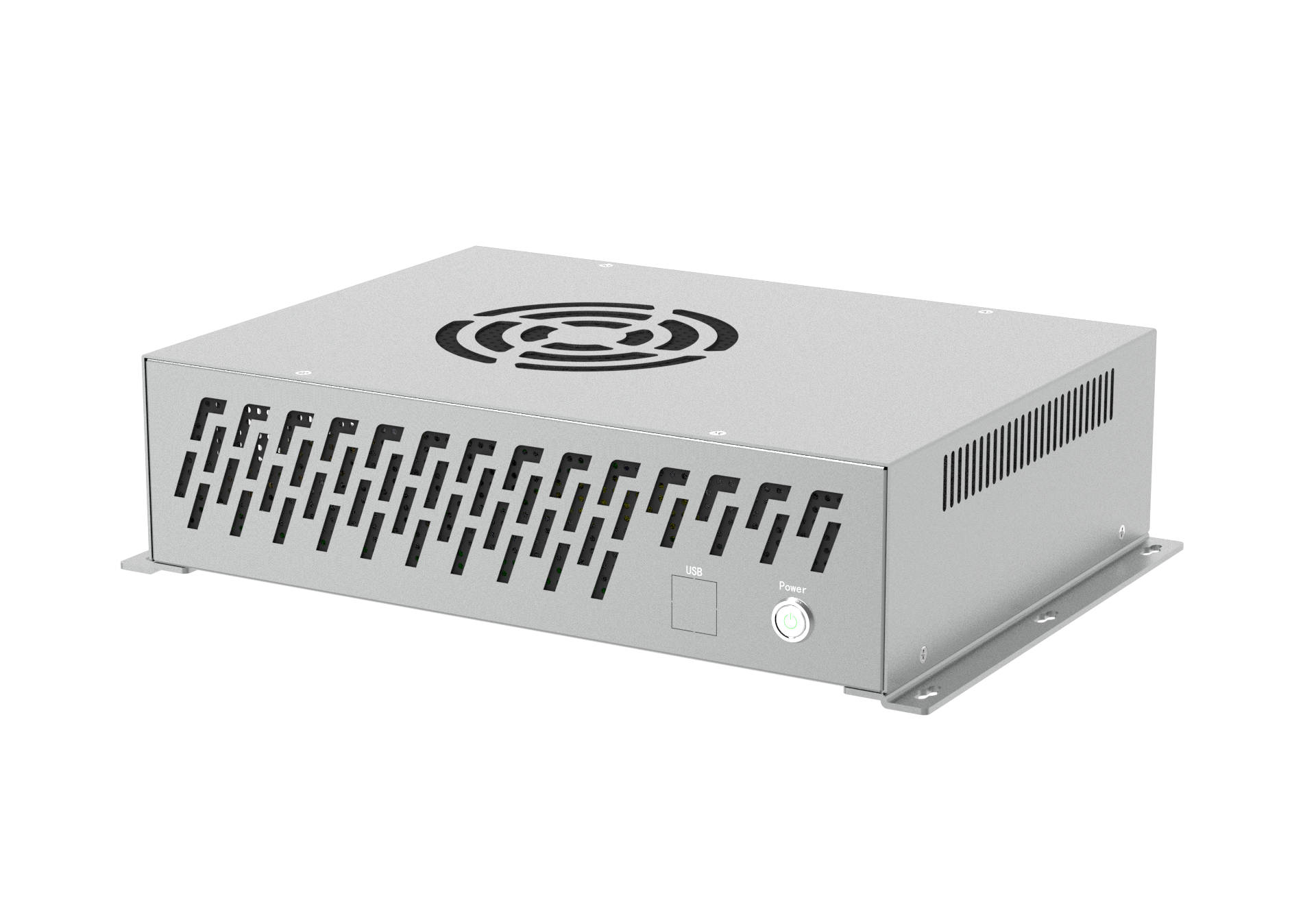

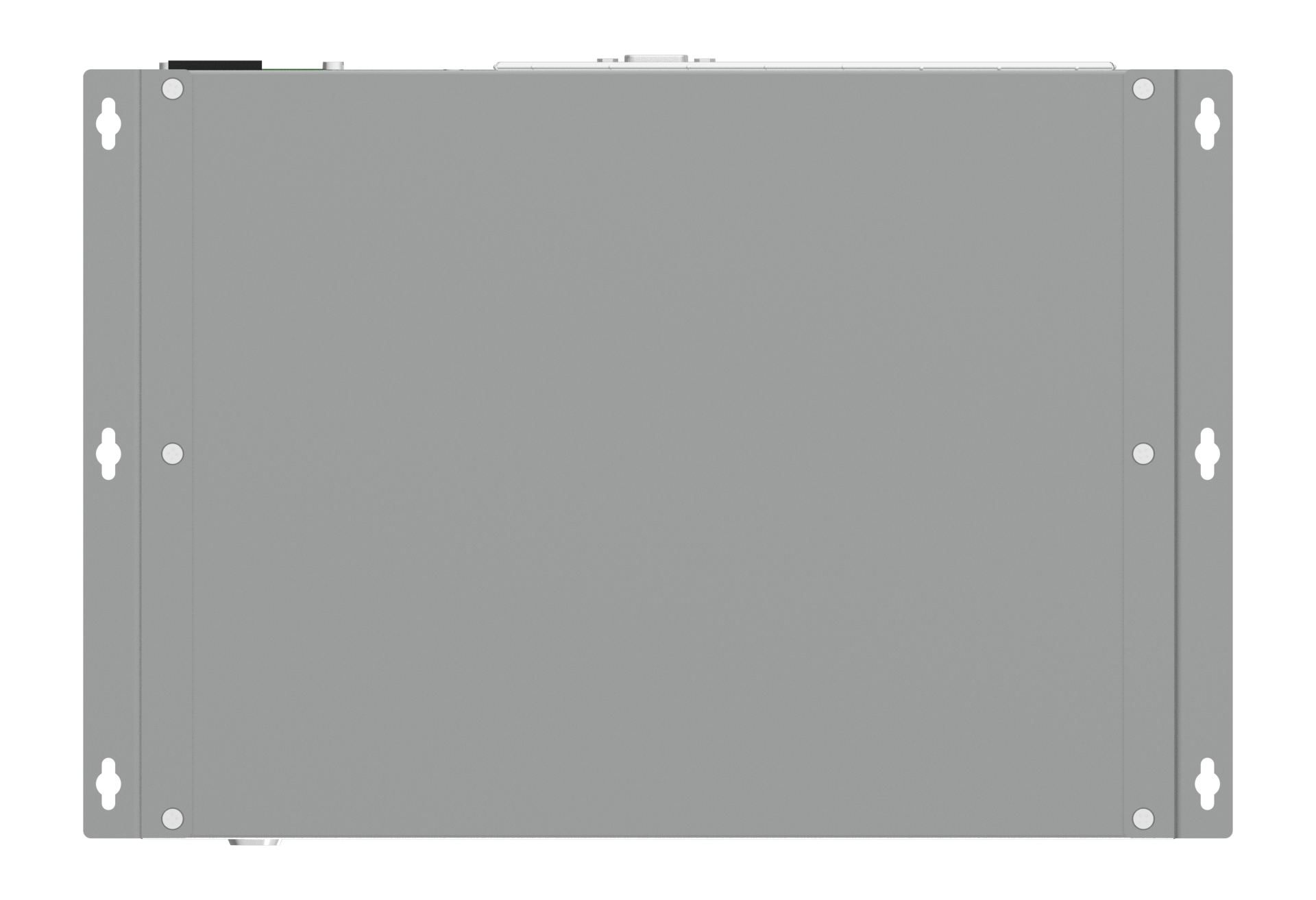

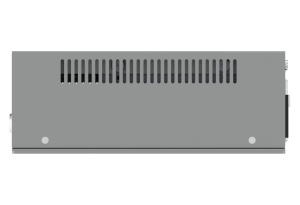

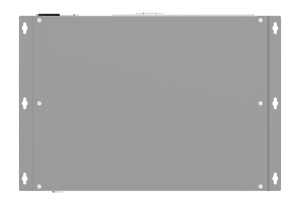

機箱采用鍍鋅鋼板（SGCC）——270×198×70mm。壁掛/桌面安裝。工作溫度0~50℃。fTPM可信平臺，看門狗。6代CPU支持Win7。

C7I-Z390A2以標準PC架構的超低成本和14路USB后置接口密度為特色，是面向需要大量USB設備連接但預算有限的標準PC工控場景的經濟型方案。
