阿普奇 IPC330Q-Z390SA5 | 6/8/9th 多PoE多USB 3.0 增強版壁掛式工控機
產品描述
阿普奇 IPC330Q-Z390SA5 是IPC330Q增強版系列壁掛式工控機中的Z390平臺綜合型PoE型號。是D標準版Z390SA5的Q增強版升級，在散熱、機箱堅固度和整體制造品質上全面提升。
核心配置：Intel 6/8/9代酷睿桌面處理器，Z390芯片組，2×SO-DIMM DDR4。5路Intel千兆網口（4路PoE供電），2路Intel USB 3.0獨立芯片控制為主，多路USB 5Gbps，VGA+DVI-D+HDMI三路獨立顯示。存儲M.2 NVMe + SATA3.0雙方案，擴展PCIe x16 Gen3 + Mini PCIe（4G/5G），6路COM。
Z390多I/O平臺 + 5網4PoE + 雙Intel USB 3.0 + 三顯 + Q增強版品質的組合，使其成為IPC330壁掛系列中兼顧綜合I/O能力和惡劣環境適應力的頂級方案。
|
型號 |
IPC330Q-Z390SA5 |
|
|
處理系統 |
CPU | 支持Intel? 12~14代酷睿/奔騰/賽揚桌面級中央處理器 |
| ? | 典型功耗 | 65W |
| ? | 插座 | LGA1151 |
| ? | 芯片組 | Z390 |
| ? | BIOS | AMI UEFI BIOS |
|
內存 |
插槽 | 2 * U-DIMM插槽，支持雙通道DDR4-3200 MHz |
| ? | 容量 | 32GB, 單條最大16GB |
|
網絡 |
芯片 | 1 * Intel i219-V/LM千兆網絡芯片?
4 * Intel i210-AT千兆網絡芯片 |
|
存儲 |
SATA | 2 * SATA 3.0接口 |
| ? | mSATA | 1 * mSATA插槽 (SATA 3.0信號，SATA硬盤，與Mini PCIe共享插槽) |
|
擴展插槽 |
PCIe | 1 * PCIe x16插槽（PCIe Gen 3 x16信號，選配）
1 * PCIe x4插槽（PCIe Gen 2 x1信號，選配） |
|
? |
PCI | 1 * PCI插槽（選配） |
| ? | Mini PCIe | 1 * Mini PCIe插槽（USB 2.0信號，附帶一個SIM卡槽，與mSATA共享插槽） |
|

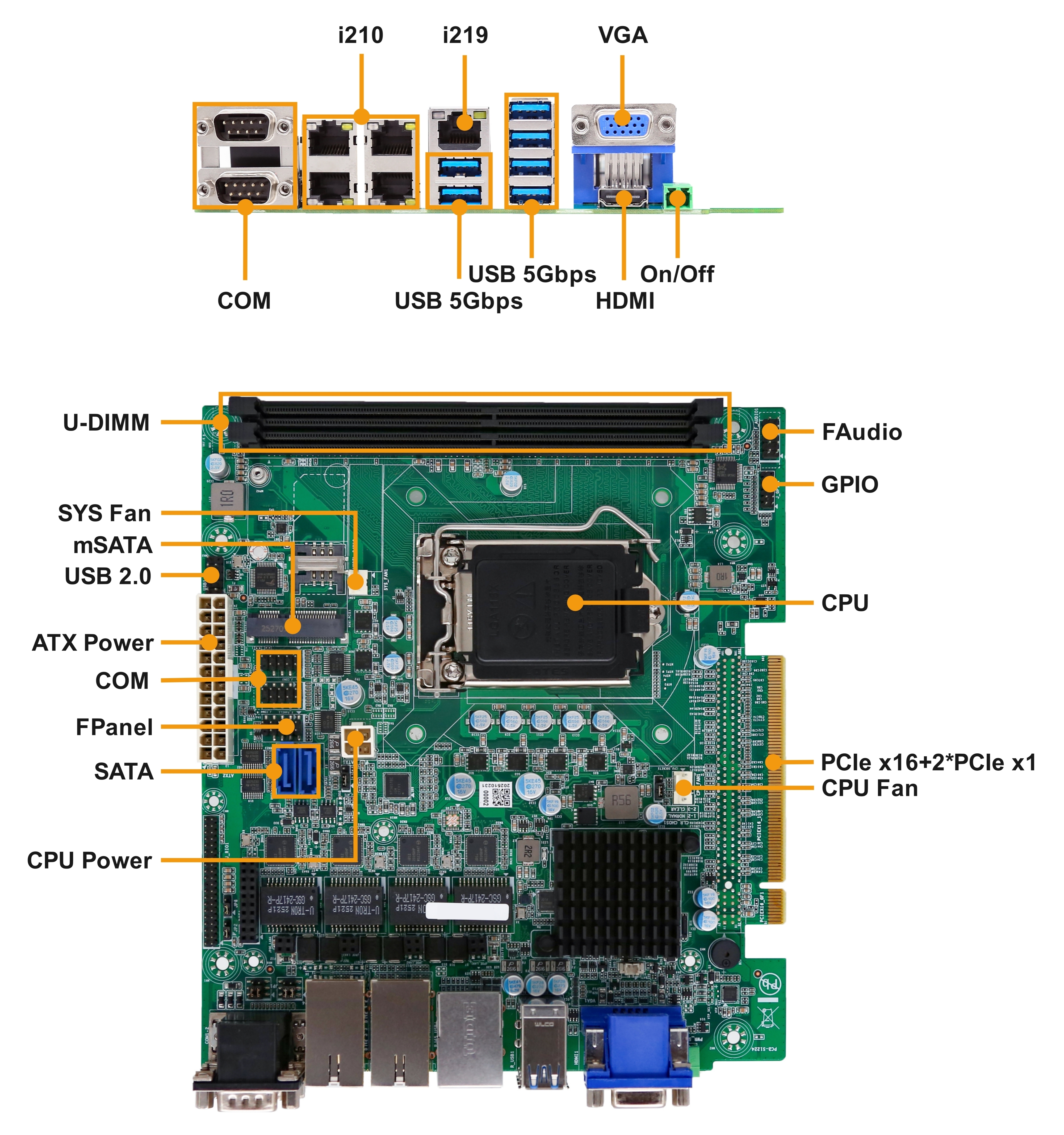

前置接口 |
網絡 | 5 * RJ45接口（可選配支持4 * POE，IEEE 802.3af） |
|
? |
USB | 6 * USB 5Gbps Type-A接口 |
|
? |
COM接口 | 2 * RS232/RS485 DB9串口（COM1/2，可通過跳帽切換模式） |
|
? |
顯示 | 1 * HDMI接口: 最高支持4096*2304 @ 24Hz
1 * VGA接口：最高支持1920*1200 @ 60Hz |
|
? |
開關 | 1 * 開關機插針 |
|
內置接口 |
串口 | 2 * RS232插針（COM3/4） |
|
? |
USB | 2 * USB 2.0插針 |
|
? |
音頻 | 1 * 前置音頻插針（Line-Out + MIC） |
|
? |
通用IO | 1 * 8路數字輸入/輸出插針（默認4路輸入，4路輸出，該IO接口僅提供邏輯電平，無任何帶載能力） |
| ? | SATA | 2 * SATA接口 |
| ? | 風扇 | 1 * 系統風扇插針
1 * CPU風扇插針 |
|
電源 |
類型 | 1U |
| ? | 輸入電壓 | 根據所選電源決定電壓范圍 |
| ? | RTC電池 | CR2032紐扣電池 |
|
系統 |
Windows | 6代CPU：Win 7/10/11
8/9代CPU：Win 10/11 |
|
? |
Linux | Linux |
|
可信平臺 |
TPM | fTPM |
|
看門狗 |
輸出信號 | 系統復位 |
| ? | 可編程間隔 | 1 ~ 255秒 |
|
物理屬性 |
機箱材質 | 鋁合金 + 鍍鋅鋼板 |
| ? | 機箱尺寸 | 266mm(寬) * 268mm(深) * 127mm(高) |
| ? | 安裝方式 | 壁掛, 桌面 |
|
環境參數 |
散熱方式 | 智能風扇散熱 |
| ? | 工作溫度 | 0 ~ 50℃ |
| ? | 存儲溫度 | -20 ~ 70℃ |
| ? | 相對濕度 | 10 ~ 90%，無冷凝 |
-
