阿普奇 TAC-6010系列 | 搭載酷睿8/11th 8串口雙網口6個USB VGA運動控制器

特點:

支持Intel? 11/12/13代酷睿移動處理器
2個DDR4或DDR5 SO-DIMM插槽
雙Intel?千兆網絡接口
4個RS232/485串口，RS232支持高速模式
外置AT/ATX、復位、系統還原快捷按鈕
APQ aDoor模塊擴展支持
WiFi/4G無線功能擴展支持
12~28V直流供電
超緊湊機身、PWM智能風扇主動散熱

遠程管理
狀態監控
遠程運維
安全控制

掃碼即可添加微信，售前客服為您提供咨詢服務

阿普奇 TAC-6010系列 | 搭載酷睿8/11th 8串口雙網口6個USB VGA運動控制器

產品描述

阿普奇 TAC-6010 系列是阿普奇基于8/11代Intel酷睿移動-U處理器的傳統工業運動控制器。在阿普奇機器人控制器產品線中，TAC-6000定位為面向多軸運動控制和多設備串口通信的上一代工業平臺，以超多串口和MXM可擴展IO為特色。

核心平臺提供兩代選擇：8代酷睿移動-U（無風扇被動散熱）或11代酷睿移動-U（PWM主動散熱），15/28W TDP。DDR4 SO-DIMM（2400-3200MHz取決于CPU），最大32GB。

串口是TAC-6000的核心能力——最高10路串口配置：
? 8代版本：COM1-4（RS232/485跳帽選擇）+ COM5-8（RS232/485跳帽選擇）+ COM9-10（RS232）
? 11代版本：COM1-4（RS232/485跳帽選擇）——受CPU平臺限制，11代僅4路
COM1-4配備前置LED狀態指示，便于現場調試和巡檢。

MXM擴展是TAC-6000的差異化特色（僅8代CPU支持）：通過APQ MXM接口可擴展4路額外LAN、6路額外COM或16路GPIO——為大規模串口應用和定??I/O需求提供了靈活的擴展方案。

其他規格：雙Intel千兆（i210-AT+i219），6路USB（4×USB3.0+2×USB2.0），DP+HDMI雙4K顯示（DP 3840×2160@24Hz, HDMI 3840×2160@24Hz），2×Nano SIM卡槽。M.2 Key-M（NVMe/SATA自適應）+ M.2 Key-B（4G, 12V版）+ 2×Mini PCIe——4個擴展槽。DC 12-24V供電（可選12V），音頻接口。

TAC-6010以8/11代入門級平臺和豐富的串口、MXM擴展能力，是為傳統多軸運動控制和多設備串口集成場景設計的實用型工控平臺。

產品介紹

工程圖紙

下載產品資料

掃碼添加微信，獲取最新產品資料文件

型號		TAC-6010
處理器	CPU	Intel? 12/13代i3/i5/i7-U/P/H系列移動處理器	Intel? 11代i3/i5/i7-U系列移動處理器
?	芯片組	SoC
?	BIOS	AMI UEFI BIOS
內存	插座	2 * DDR5 SO-DIMM 插槽, 最高支持5200MT/s	1 * DDR4 SO-DIMM 插槽, 最高支持3200MT/s
?	最大容量	單條48GB, 最大96GB^①	最大32GB
顯示	顯示芯片	Intel? UHD Graphics /Intel? Iris? Xe Graphics eligible^②
網絡	網絡芯片	1 * Intel^? i210-AT(10/100/1000 Mbps, RJ45) 1 * Intel^? i219-LM(10/100/1000 Mbps, RJ45)
存儲	M.2	1 * M.2 Key-M Slot (支持NVMe SSD, 2280)
?	m-SATA	1 * m-SATA^③
擴展插槽	Mini PCIe	1 * Mini PCIe Slot (PCIex1+USB2.0，支持WiFi/4G/CAN等)^③
?	M.2	1 * M.2 Key-B(PCIex1+USB2.0，支持4G) 1 * M.2 Key-E(PCIex1+USB2.0，支持WiFi)

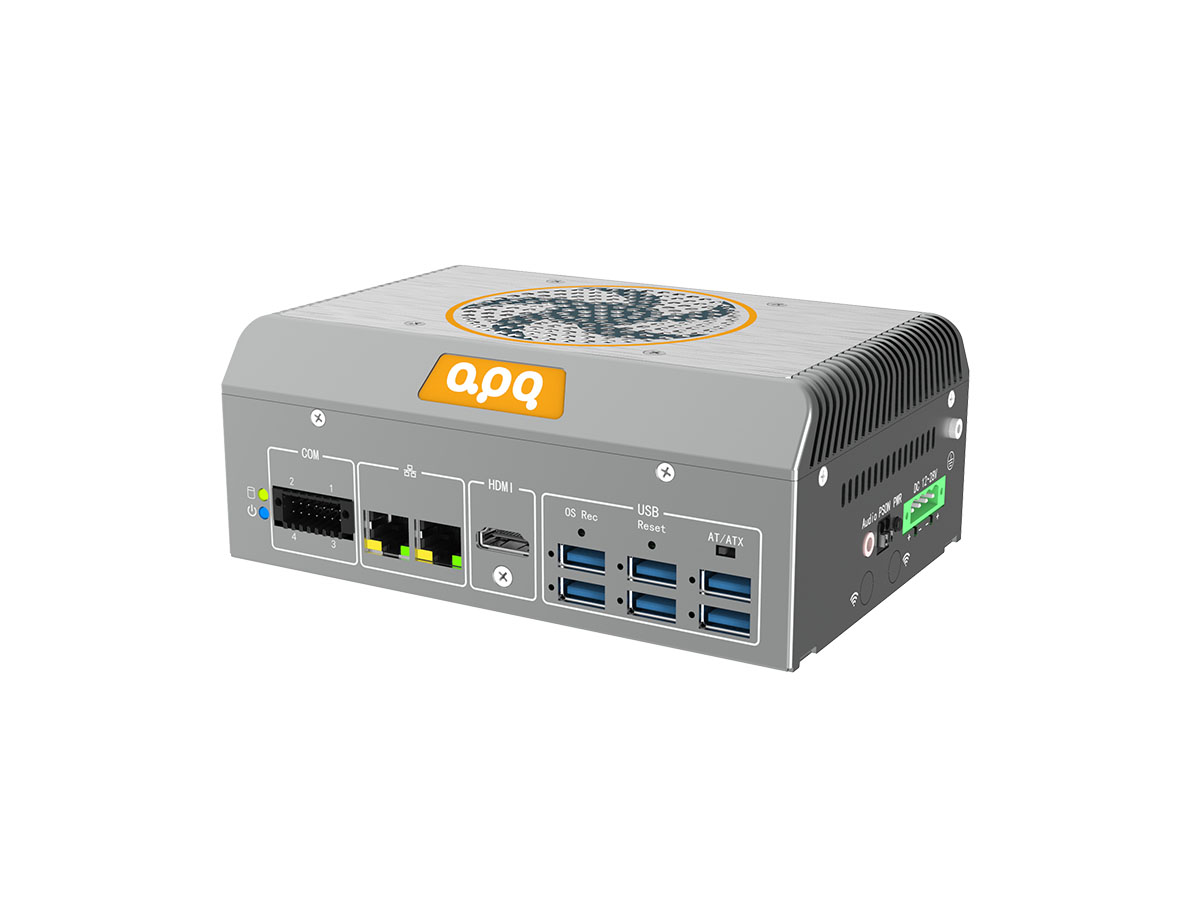

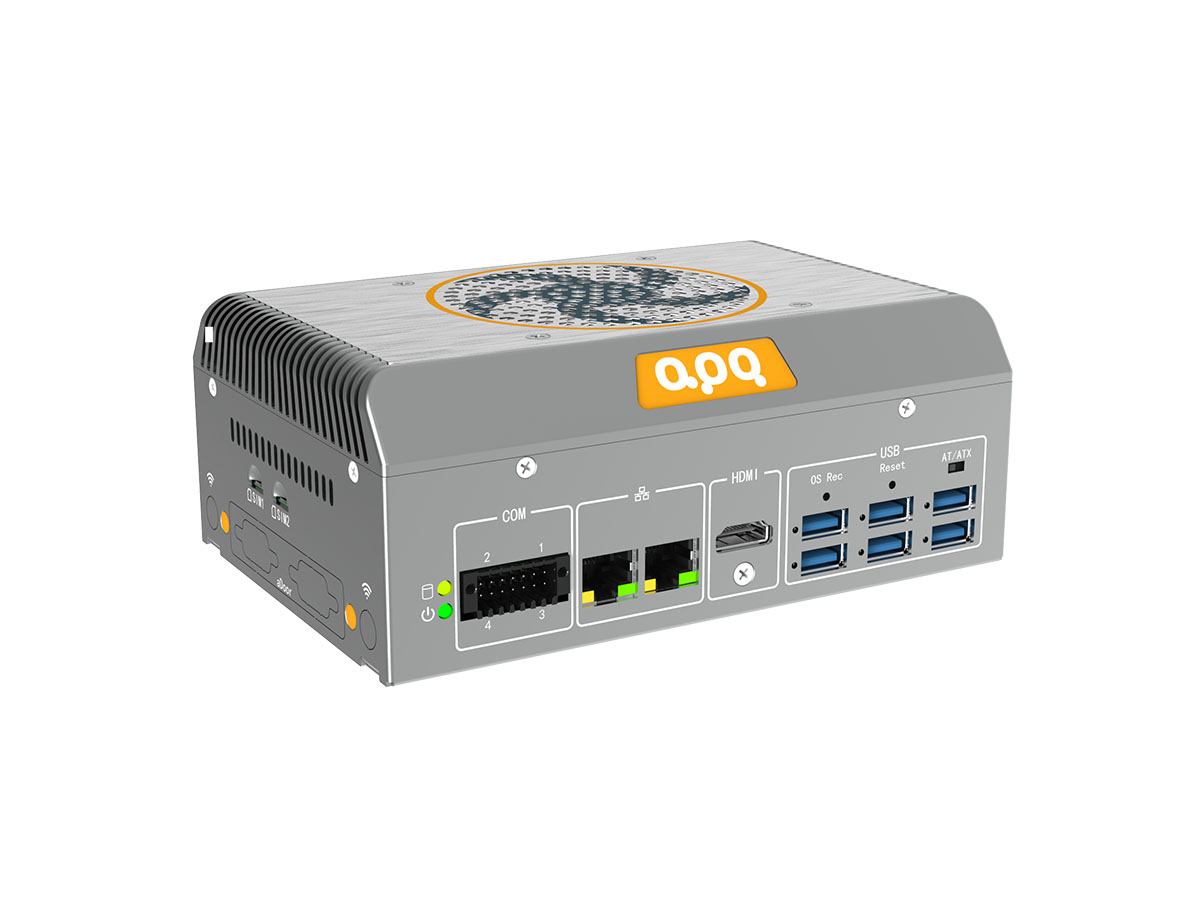

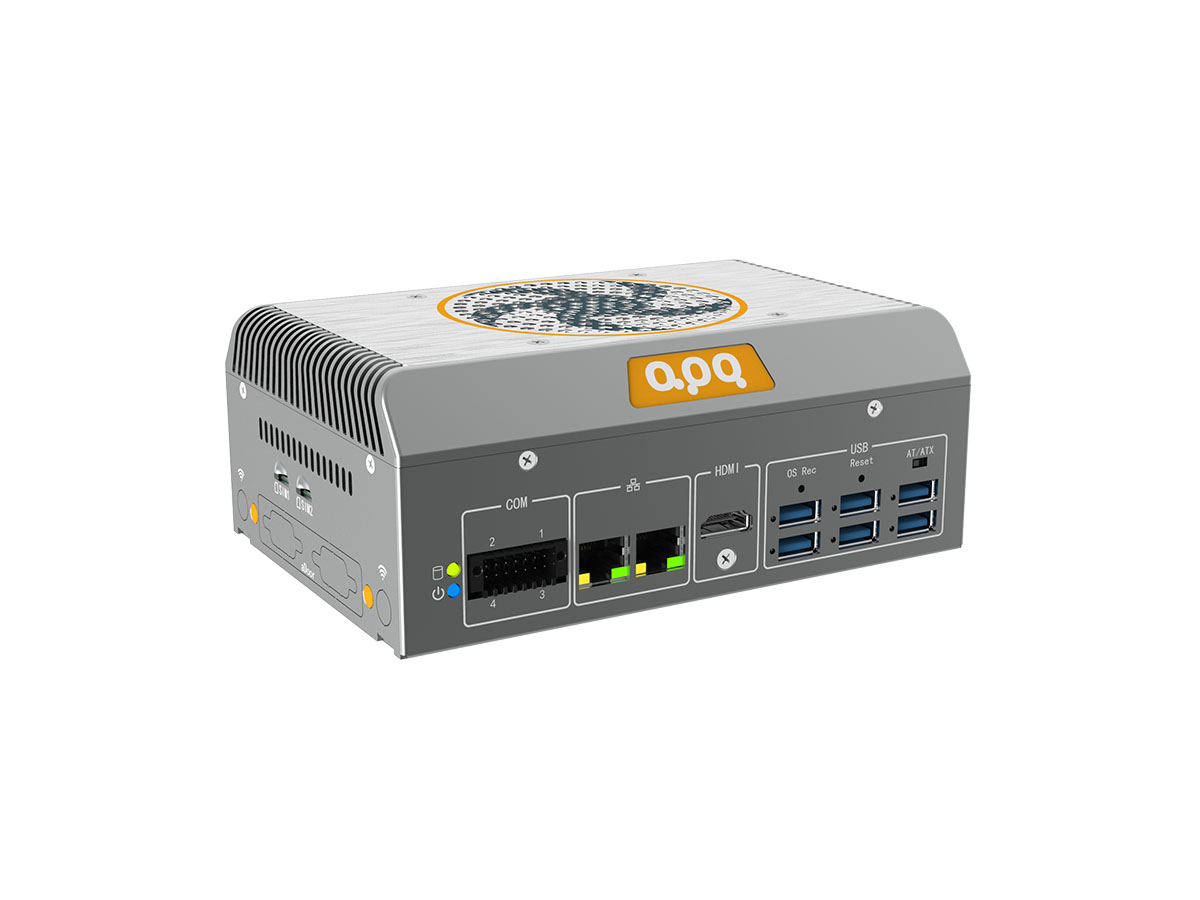

前I/O接口	USB	4 * USB 10Gbps(Type-A) 2 * USB 5Gbps(Type-A)	4 * USB 10Gbps(Type-A) 2 * USB2.0(Type-A)
?	網絡	2 * RJ45接口
?	顯示	1 * HDMI(最大分辨率4096*2304 @ 24Hz)
?	串口	4 * RS232/485 (鳳凰端子，COM1/2/3/4，跳帽配合BIOS設置RS232/485，RS485帶隔離)^④
?	開關	1 * AT/ATX 模式切換開關(開啟/關閉來電自啟)
?	按鍵	1 * 復位按鍵(按下0.2~1秒重啟, 3秒清空BIOS) 1 * 系統還原按鍵

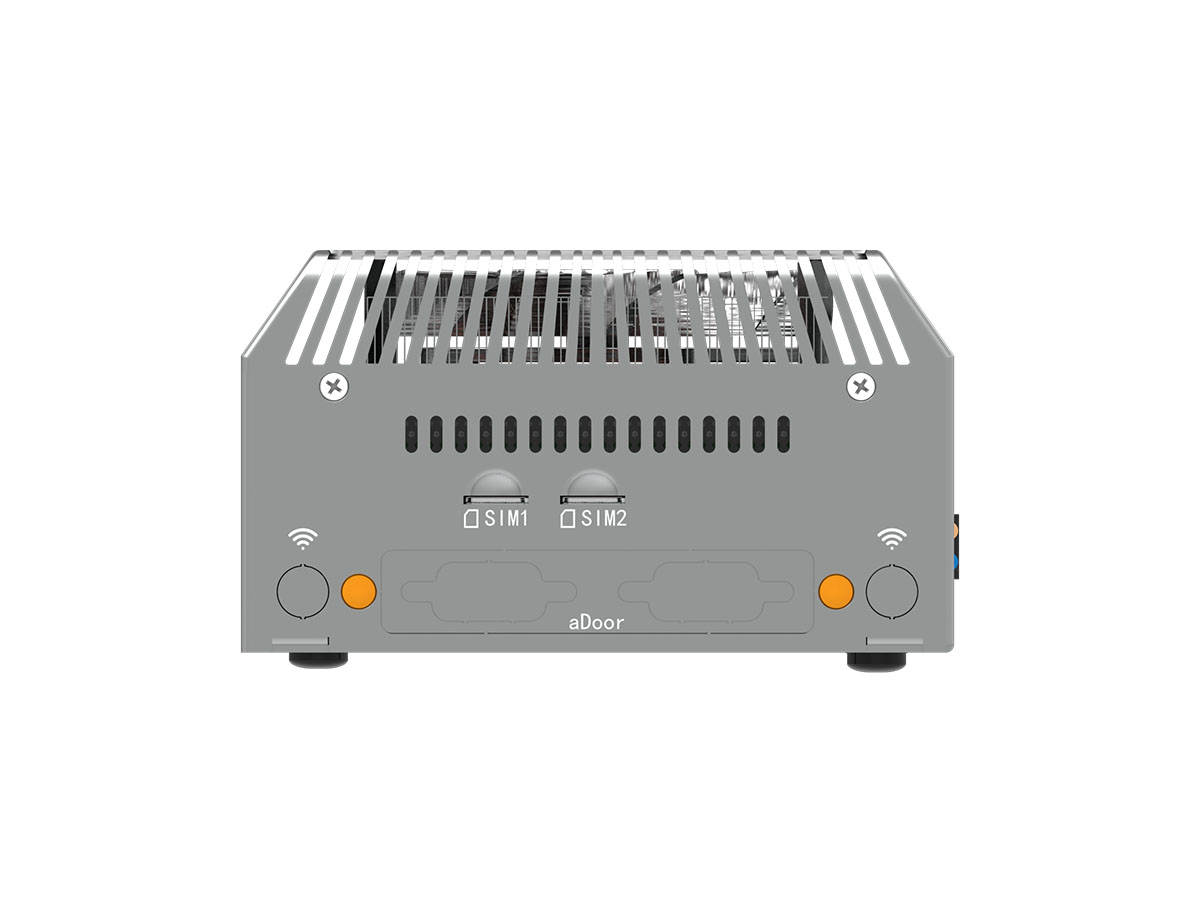

左側I/O接口	SIM卡槽	2 * Nano SIM卡槽(Mini PCIe及M.2 Key-B插槽提供功能)

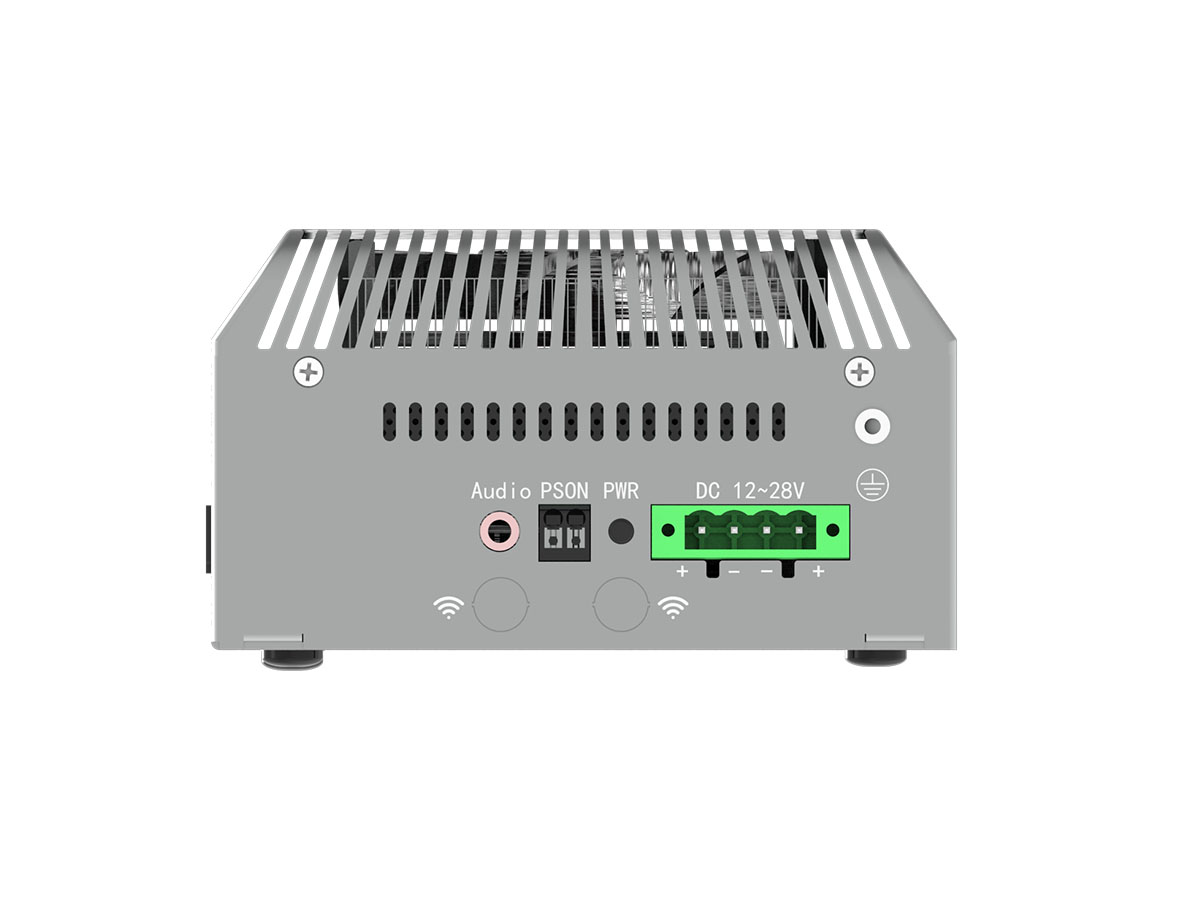

右側I/O接口	音頻	1 * 3.5mm二合一音頻插孔(含Line-Out + MIC, 美標)
?	電源	1 * 電源輸入插座(4P，P=5.08mm)
?	按鍵	1 * 電源按鈕
?	PSON	1 * 外接開關機信號
內置接口	串口	2 * RS232 (COM5/6)
?	USB	2 * USB2.0
供電	類型	直流
?	電壓	12~28V
?	連接器	1 * 4P電源插座(P=5.08mm)
?	RTC電池	CR2032紐扣電池
系統支持	Windows	Windows 10/11
?	Linux	Linux
可信任平臺	TPM	默認fTPM，可選dTPM2.0
看門狗	輸出	系統重啟
?	間隔	1~255秒，可編程
結構	外殼	散熱器: 鋁合金, 殼體: 鍍鋅板
?	尺寸	165mm(L) * 115mm(W) * 64.9mm(H)
?	重量	凈重: 1.2Kg, 總計: 約3Kg
?	安裝方式	DIN導軌, 壁掛式, 桌面式

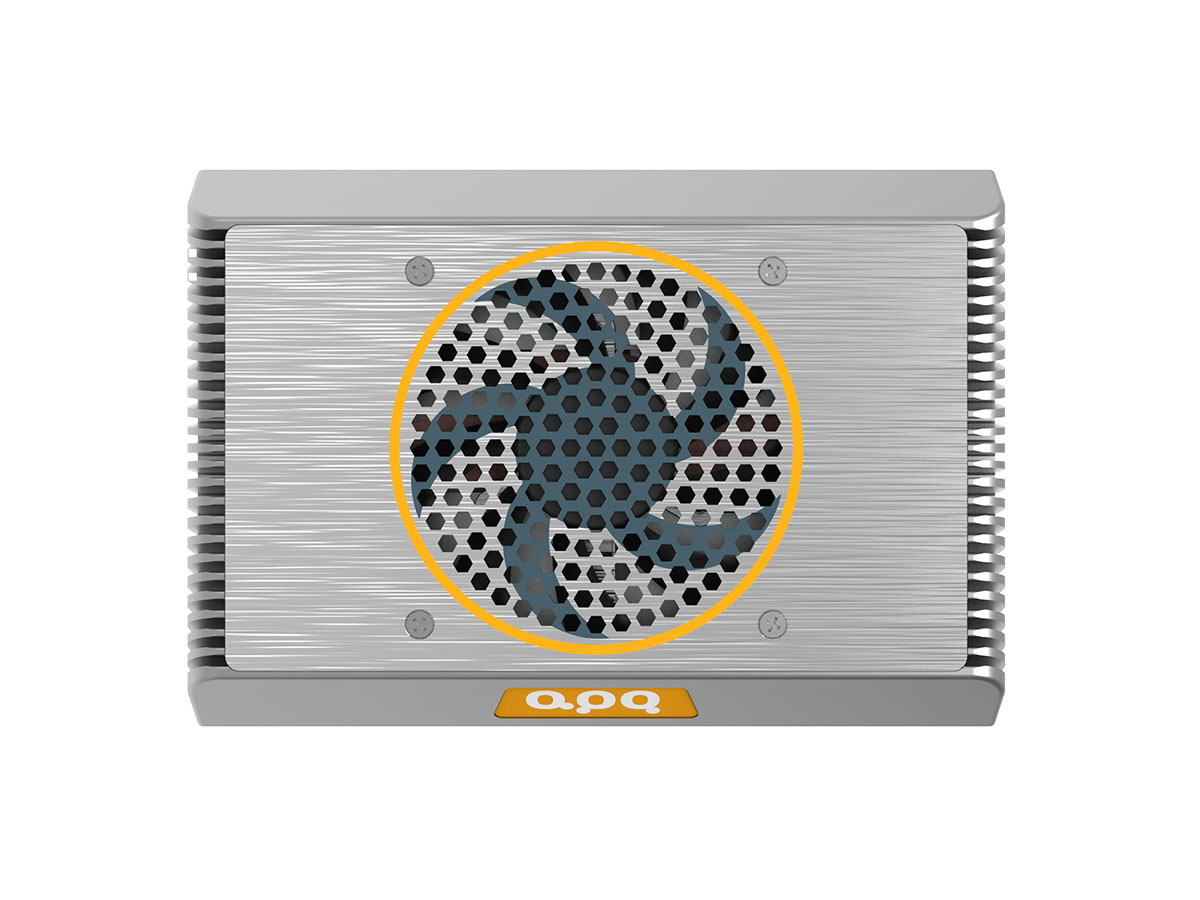

環境	散熱系統	PWM風扇主動式散熱
?	工作溫度	-20~60℃
?	存儲溫度	-40~80℃
?	濕度	5 to 95% RH(非冷凝)
?	振動	IEC 60068-2-64(3Grms@5~500Hz，random，1hr/axis，使用SSD)
?	沖擊	IEC 60068-2-27(30G，half sine，11ms，使用SSD)
