阿普奇 C5-ADLN | N95低功耗 無風扇嵌入式工控機
產品描述

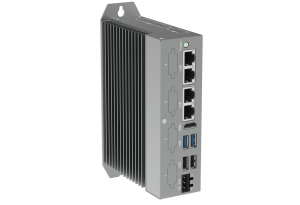

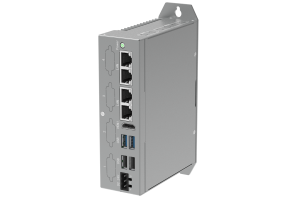

阿普奇 C5-ADLN 是阿普奇C5系列超緊湊無風扇嵌入式工控機中的Alder Lake-N平臺型號。C5系列以超緊湊體積（拳頭大小）和精簡實用的工業接口為特色，是阿普奇嵌入式工控機中面向空間受限場景的經濟型平臺。
核心配置：Intel Alder Lake N95處理器（4核4線程, 15W），DDR4 SO-DIMM 3200MT/s可擴展內存。M.2 Key-M（SATA3.0 SSD, 2280）存儲。
網絡提供兩種SKU選擇——滿足不同場景的網口需求：
? C5-ADLN-2LAN：2×Intel i210-AT千兆——滿足基本控制網/管理網隔離
? C5-ADLN-4LAN：4×Intel i210-AT千兆——適用于工業網關的多網段物理隔離
兩種SKU共享相同的平臺和I/O。

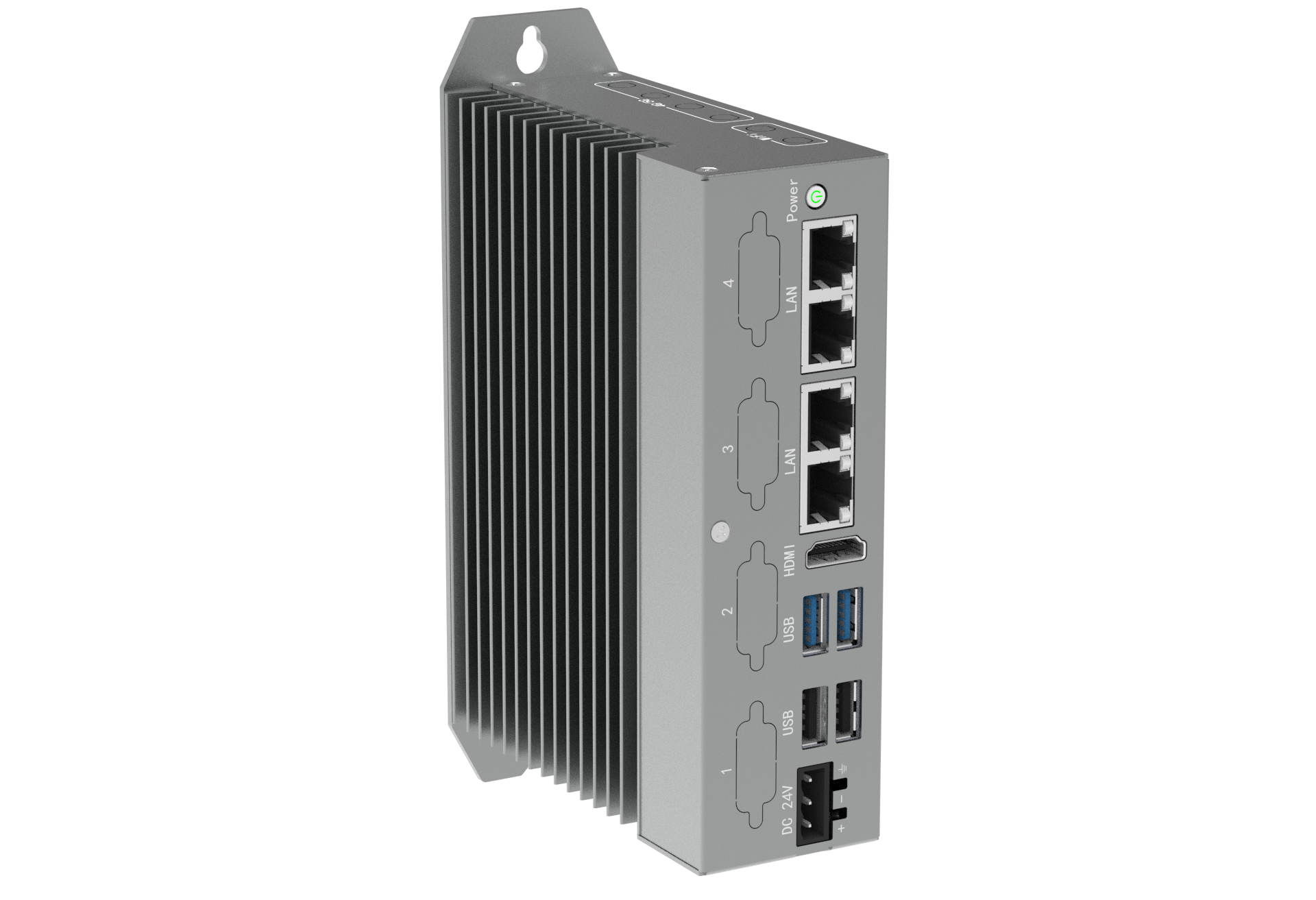

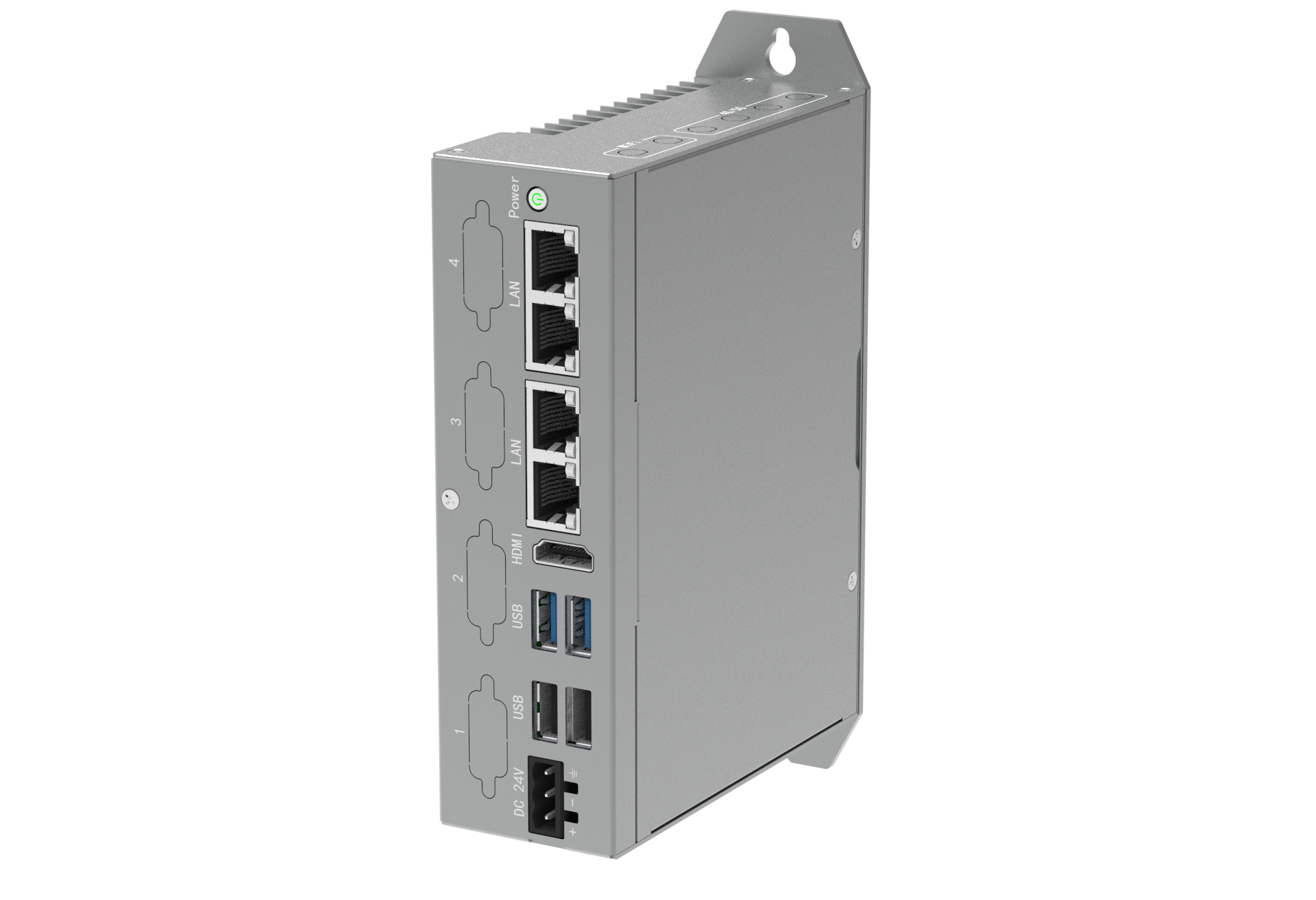

I/O精簡實用：2×COM（DB9/M機殼敲落孔引??，COM1支持RS232/485，COM2支持RS232，選配）——敲落孔設計允許用戶按需決定是否啟用COM口。2×USB 5Gbps + 2×USB 2.0 = 4路USB。HDMI 4K（4096×2160@30Hz）顯示，3.5mm二合一音頻接口。

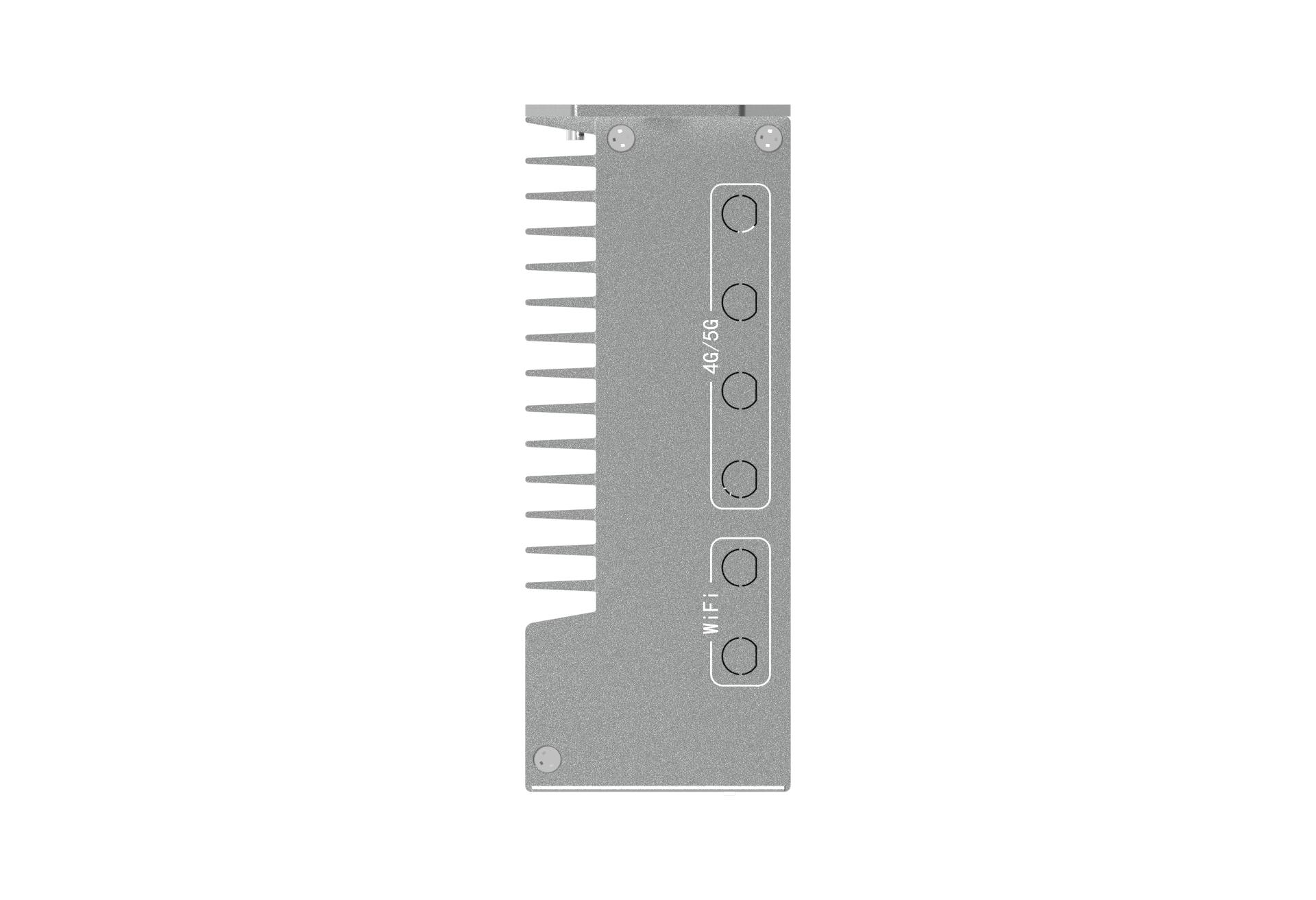

擴展：Mini PCIe（PCIe x1+USB2.0）用于WiFi/BT擴展（無SIM卡槽）。看門狗保障系統可靠性。
超緊湊體積+無風扇散熱+N95平臺+2/4LAN可選——C5-ADLN是面向輕量工業網關、IoT邊緣節點和小型HMI的經濟型超緊湊嵌入式方案。
|
型號 |
C5 |
|
|
CPU |
CPU | Intel? Alder Lake N95處理器 |
|
? |
最大睿頻頻率 | 3.4 GHz |
|
? |
緩存 | 6MB |
| ? | 內核數/線程數 | 4/4 |
| ? | 芯片組 | SOC |
| ? | BIOS | AMI UEFI BIOS |
|
內存 |
插座 | 1 * DDR4 SO-DIMM 插槽，頻率3200MT/s |
| ? | 最大容量 | 16GB |
|
顯示 |
顯示芯片 | Intel??UHD Graphics |
|
網絡 |
網絡芯片 | 2/4 * Intel??i210-AT 網絡芯片（10/100/1000 Mbps）[1] |
|
存儲 |
M.2 | 1 * M.2 Key-M插槽（SATA3.0信號，支持SATA SSD，2280） |
|
擴展 |
Mini PCIe | 1 * Mini PCIe 插槽（含PCIe x1+USB 2.0信號） |
|
? |
串口 | 2 * COM（COM1/2，DB9/M，選配）[2] |
|
外部 I/O |
USB | 2 * USB 5Gbps（Type-A） 2 * USB 2.0（Type-A） |
| ? | 網口 | 2/4 * RJ45接口[1] |
| ? | 顯示 | 1 * HDMI接口（最大分辨率支持4096*2160 @ 30Hz） |

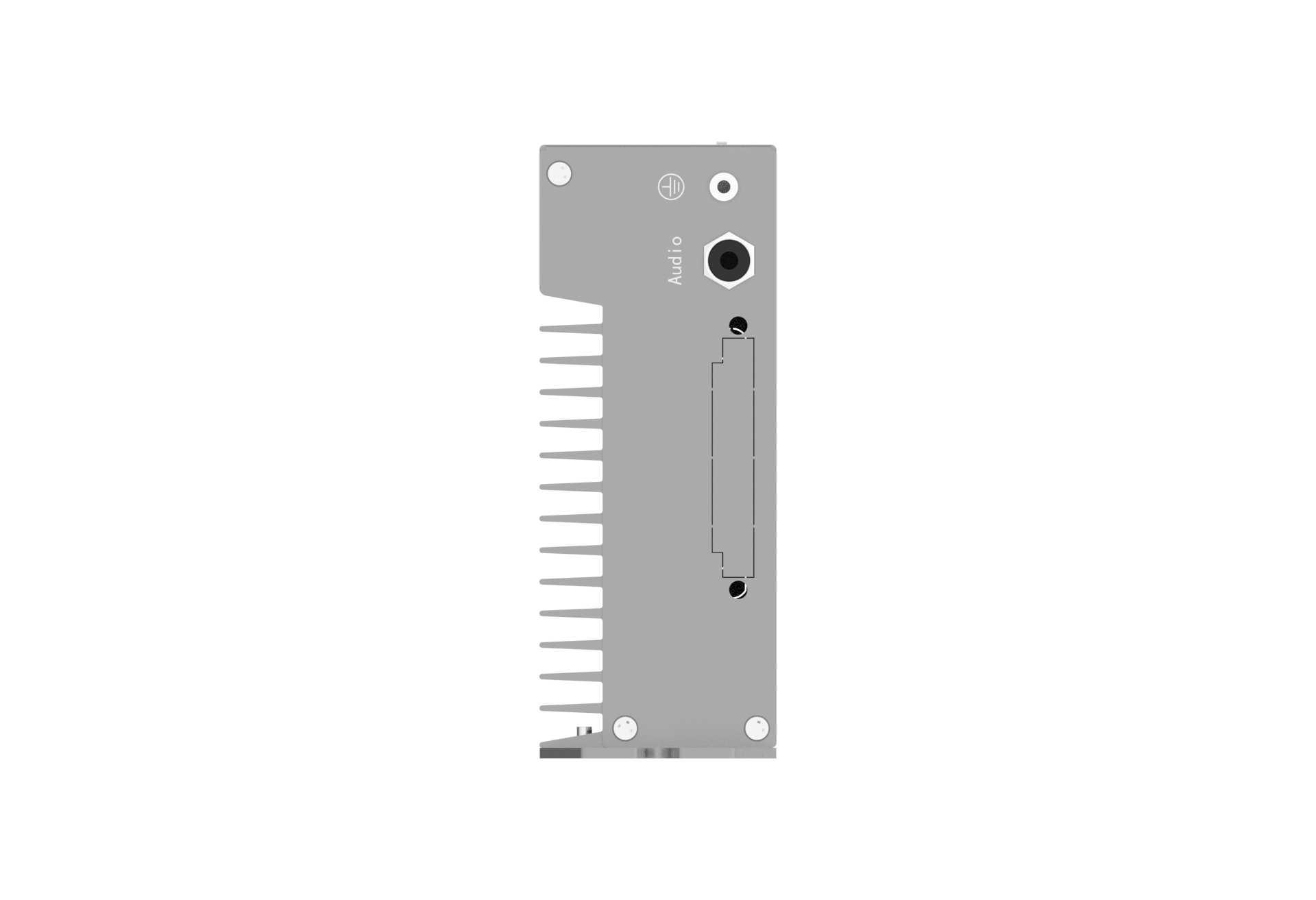

| ? | 音頻 | 1 * 3.5mm二合一音頻接口 (Line-Out+MIC, 美標定義) |
| ? | 按鍵 | 1 * 電源按鈕 |
|
供電 |
類型 | 直流 |
| ? | 輸入電壓 | 24V |
| ? | 插座 | 1 * 3Pin 電源輸入插座（P= 5.08mm） |
| ? | RTC 電池 | CR2032紐扣電池 |
|
系統支持 |
Windows | Windows 10/11 |
| ? | Linux | Linux（內核5.18及以上） |
|
看門狗 |
輸出 | 系統重啟 |
| ? | 間隔 | 1~255秒，可編程 |
|
結構 |
外殼材料 | 散熱器：鋁合金 上/下?lián)醢澹哄冧\板 底蓋：鍍鋅板 |
| ? | 尺寸 | 150.7mm(長)*114.5mm(寬)*45mm(高) |
| ? | 安裝方式 | 壁掛式、軌道、桌面式 |
|
環境 |
散熱系統 | 無風扇被動式散熱 |
| ? | 工作溫度 | 0~60℃（使用工業 SSD） |
| ? | 存儲溫度 | -40~80℃（使用工業 SSD） |
| ? | 濕度 | 5 to 90% RH（非冷凝） |
| ? | 震動 | IEC 60068-2-64（3Grms@5~500Hz，random，1hr/axis，使用SSD） |
| ? | 沖擊 | IEC 60068-2-27（30G，half sine，11ms，使用SSD） |
-
